在工業自動化系統中，Modbus TCP是最常用的以太網通訊協議之一。它以結構簡單、兼容性強、實時性高而被廣泛應用于控制系統的數據交換。
本文將以聯誠科技LicOS系列控制器——PLC（EC203E）與PAC（MC511為例，講解如何通過Smart Control平臺建立一套穩定的Modbus TCP通訊。
圖 1 網絡拓?fù)?/p>
設備組態
EC203是AC220V供電，帶1個以太網口，默認網口IP地址是192.168.20.80，本教程使用默認IP不做修改。

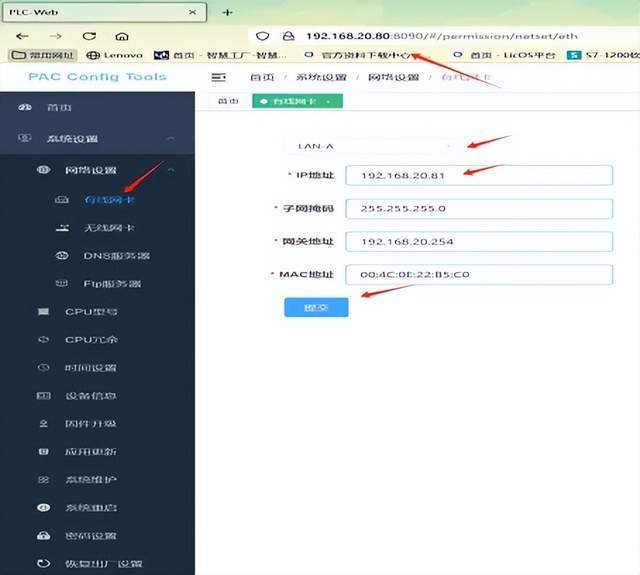

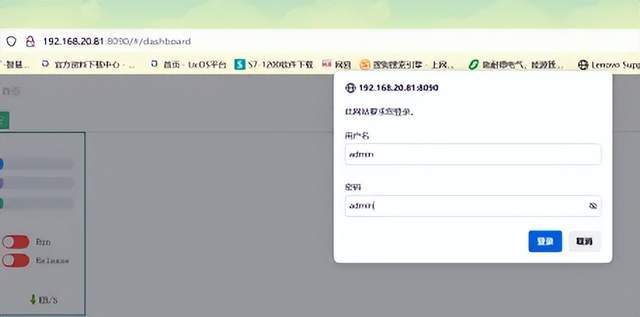

MC511是DC24V供電，電源自帶冗余雙路輸入，可以只接1路電源即可正常使用MC511。MC511自帶2個獨立以太網口，LAN A默認IP地址也是192.168.20.80，可以通過WEB瀏覽器進行修改網口IP，WEB訪問端口號是8090，本教程MC511的LAN A口IP地址需要修改為192.168.20.81。詳見下圖 3所示。
圖 2 登錄MC511后臺
圖 3 MC511修改IP設置
1. 設備登入在線

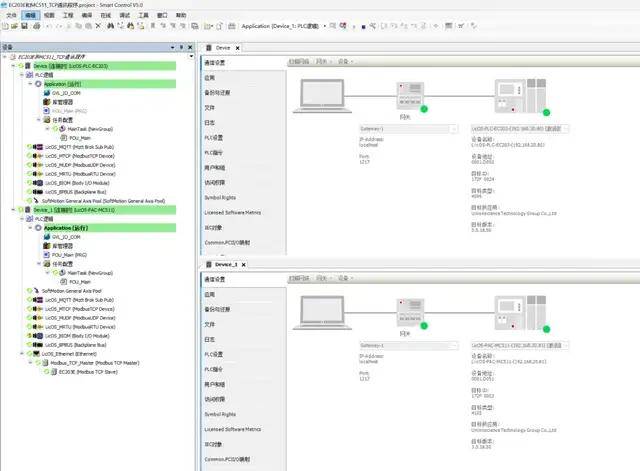

IP設置完成后，Smart Control可直接與PLC（EC203E和MC511）連接、登錄。如圖 4所示。
圖 4 登入在線PLC
2. WEB端監控M區變量

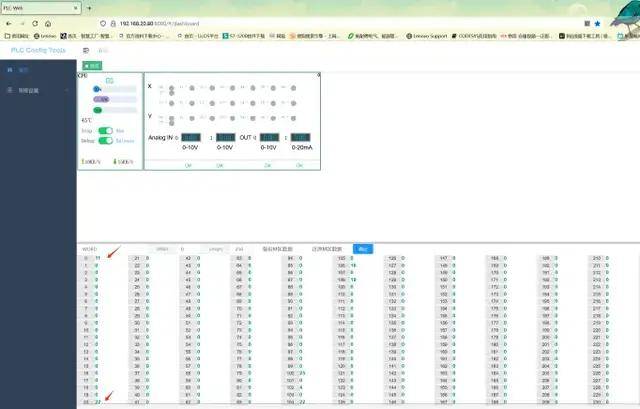

如下圖監控EC203E PLC的M區變量，如圖 5所示。
圖 5 監控M區變量值
序建立
1.新建工程

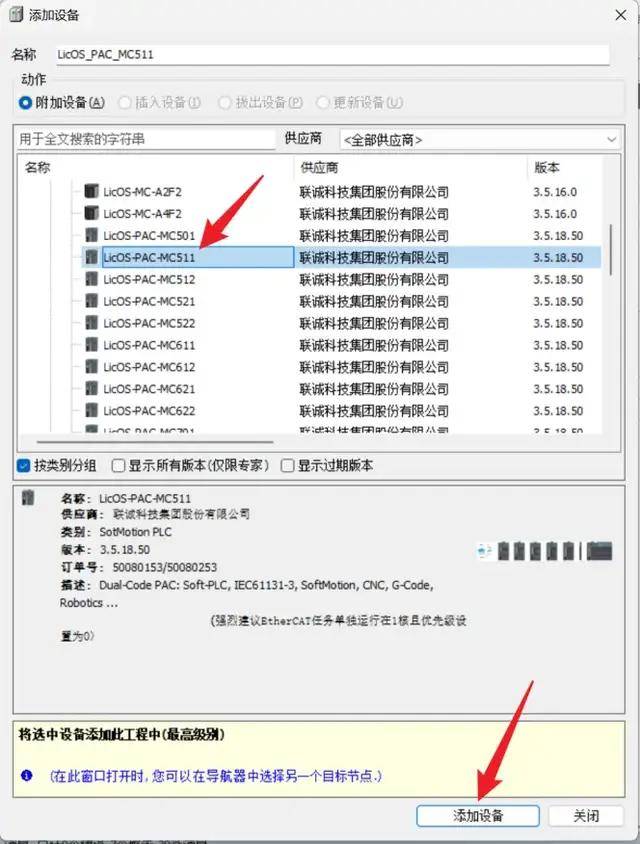

分別添加設備EC203和MC511。

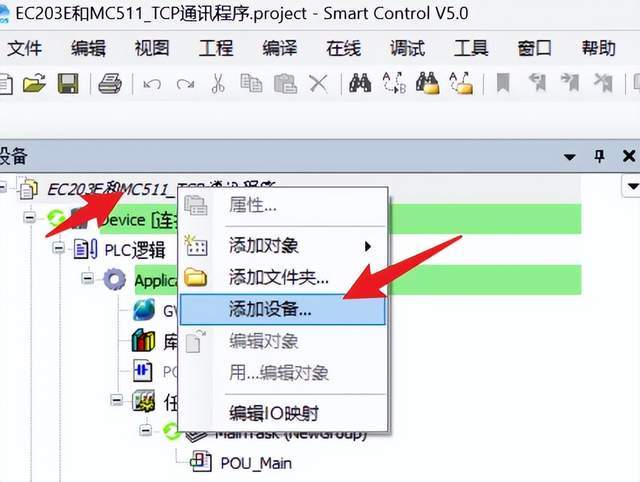

圖 6 添加設備

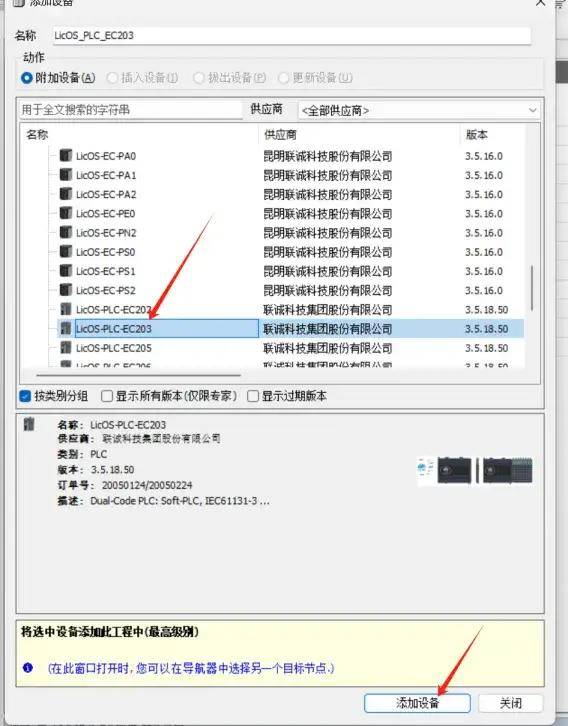

圖 7 添加EC203
圖 8 工程設置

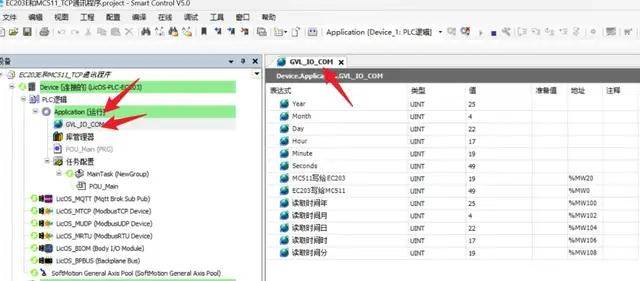

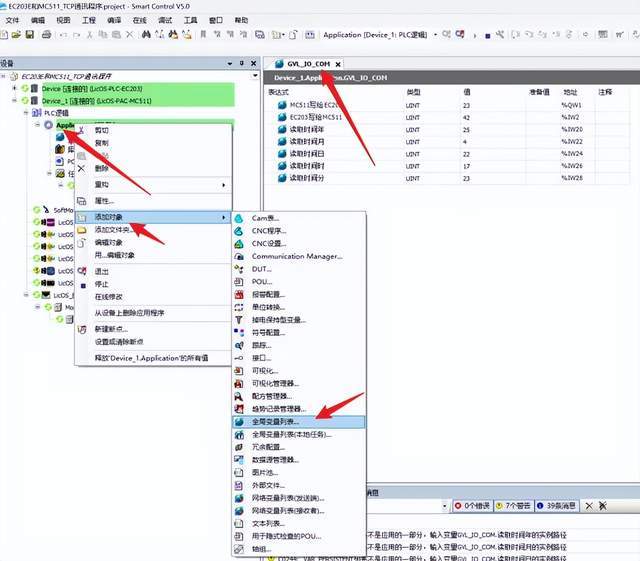

EC203和MC511右鍵Application分別按圖9、10添加對象全局變量表GVL_IO_COM。
圖 9 添加對象全局變量表
圖 10 添加全局變量表

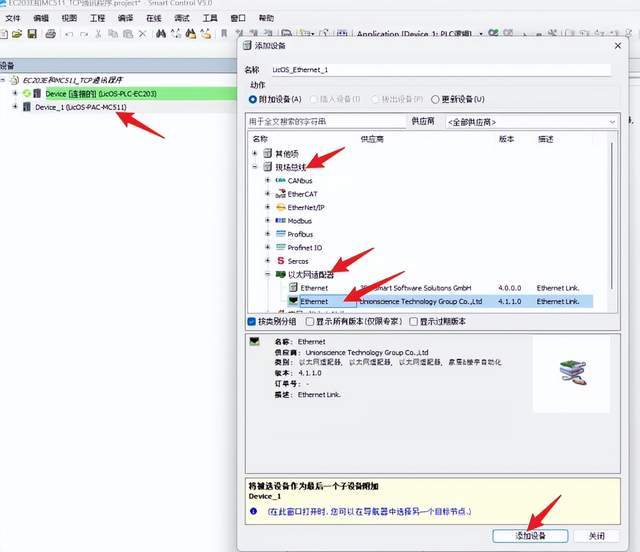

MC511設備右鍵添加網卡設備，如下圖11所示流程。

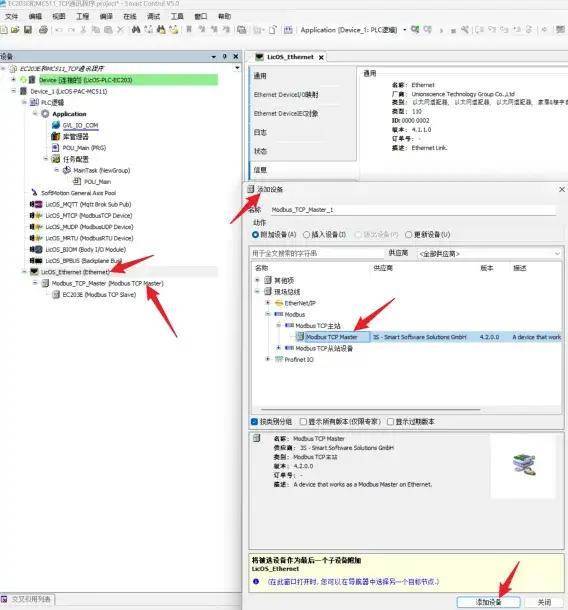

圖 11 MC511添加以太網卡
2. 編輯好梯形圖程序

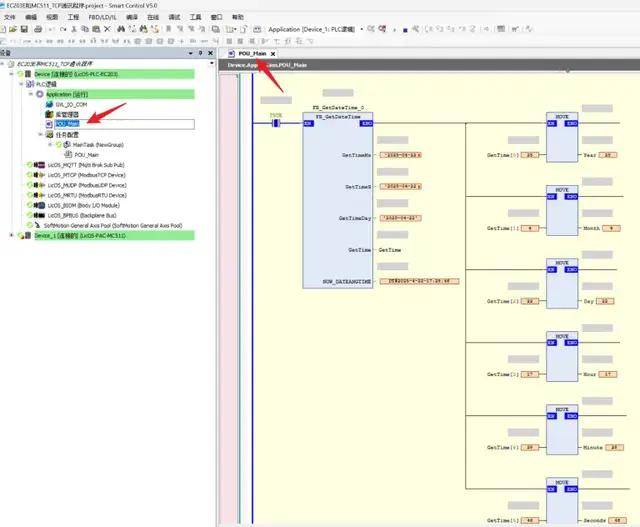

按圖12示意EC203，獲取當前PLC時間及將讀秒數寫給MC511。
圖 12 EC203 POU_Main程序建立

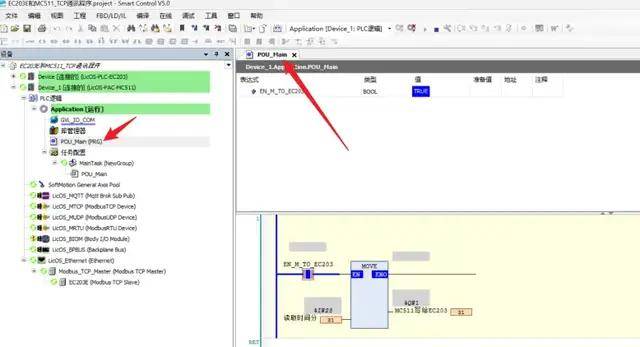

按圖13示意MC511編輯好梯形圖程序，將獲取的分鐘數寫給EC203。
圖 13 MC511 POU_Main程序建立

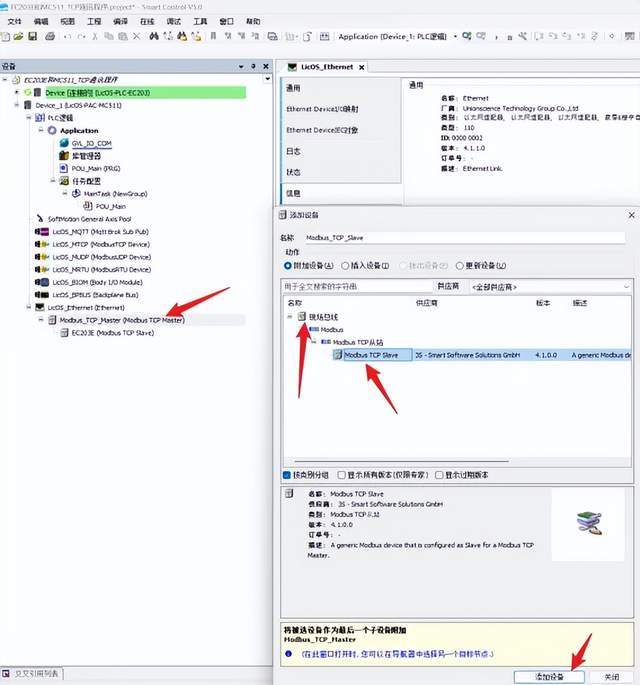

按圖14、15示意MC511添加MODBUS TCP主站和從站，從站讀寫EC203 PLC。
圖 14 MC511 添加MODBUS通訊主站和從站(1)
圖 15 MC511 添加MODBUS通訊主站和從站(2)

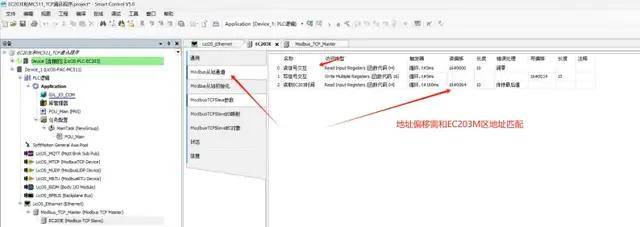

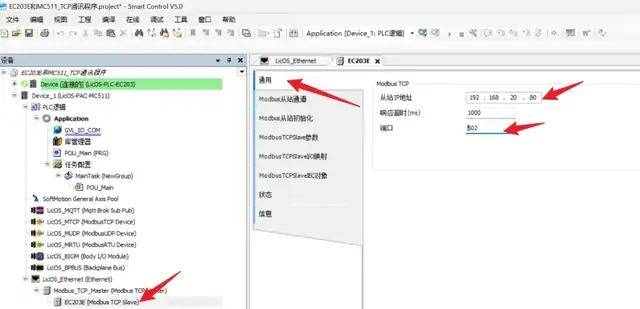

按圖16、17示意MC511從站配置好讀寫EC203E的通道。
圖 16 MC511 MODBUS_TCP從站通道配置(1)
圖 17 MC511 MODBUS_TCP從站通道配置(2)

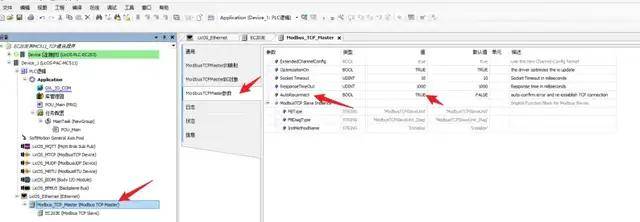

按圖18示意MC511主站配置MODBUS_TCP通訊斷聯后是否主動重連。
圖 18 MC511 MODBUS_TCP通訊中斷后自動重連
圖 19 MC511和EC203 MODBUS_TCP通訊正常
正常下載程序至EC203和MC511后，如圖19寫和讀值會同步更新。
通過以上步驟，可快速掌握LicOS PLC/PAC控制器間的Modbus TCP通訊配置方法。
在實際工程中，這種通訊方式可廣泛應用于設備監控、數據采集、協同控制等場景，為智能制造系統提供靈活而可靠的解決方案。
