在工業自動化系統中，Modbus協議作為最經典的現場通信標準之一，憑借結構清晰、兼容性強的特點，廣泛應用于控制器、傳感器及監控系統之間的數據交互。本文將簡要說明聯誠科技LicOS PLC/PAC在作為Modbus服務器時的地址結構與通信機制，幫助開發者和集成商快速理解與部署系統。
基本功能與意義
在LicOS PLC/PAC中，Modbus地址的作用主要體現在以下四個方面：
數據標識與定位
每個地址對應PLC內部的特定數據區域，如線圈、輸入寄存器、保持寄存器等。通過地址，客戶端可以準確訪問或修改目標數據。
數據交互與通信
客戶端通過讀寫特定地址完成與PLC的實時通信，實現數據采集與控制命令的下發。
設備互聯與兼容
清晰的地址規則使LicOS設備能與其他支持Modbus協議的系統實現無縫互聯。
系統配置與維護便利
明確的地址映射可降低系統調試與后期維護的復雜度，提高項目實施效率。
Modbus通訊格式有三種，這是根據物理層/傳輸層而做的適配。根據TCP等傳輸層協議的特點，Modbus搖身一變，就成為了ModbusTCP，使用RS485、RS232等串行物理層協議，Modbus就形成了ModbusRTU和ModbusASCII。
本教程基于以下開發條件：
軟件：
Smart Control V5.0、Modbus Toolkit 5、SCOMM
網絡拓?fù)洌?/span>
Modbus TCP
Modbus TCP協議的數據格式由三部分組成：MBAP + 功能碼 + 數據。
其中 MBAP 含四個字段：事務標識符、協議標識符、長度、單元標識符。
事務標識符（2字節）：表示數據序號，每發送一次數據可自增或保持不變；
協議標識符（2字節）：固定為00；
長度（2字節）：表示后續數據的長度；
單元標識符：相當于串行從機地址。

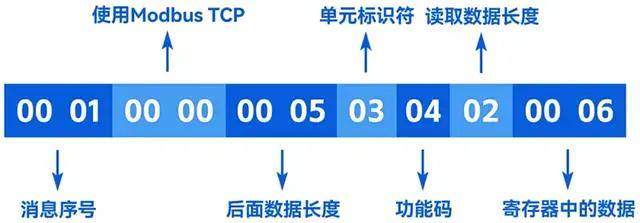

示例：從機返回?cái)?shù)據 0001 0000 0005 03 04 02 0006
其中 0001 為消息序號，0000 表示Modbus TCP協議，0005 為后續數據長度，03 為單元標識符，04 為功能碼，02 表示數據長度為2字節，0006 為寄存器數據。
1. 報文頭MBAP
MBAP為報文頭，長度為7字節，組成如下：
報文格式

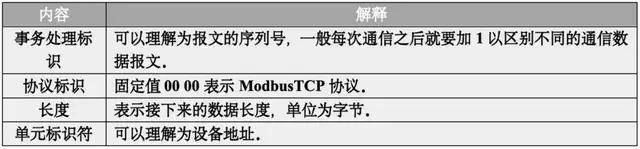

報文格式解釋
從機返回響應數據：
從機返回響應數據結構圖
2. 幀結構PDU
幀結構PDU由功能碼+數據組成。功能碼為1字節，數據長度不定，由具體功能決定。
功能碼

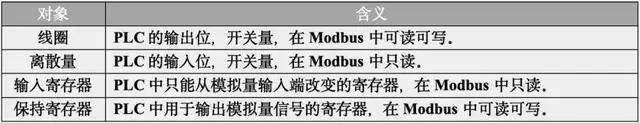

Modbus的操作對象有四種：線圈、離散輸入、保持寄存器、輸入寄存器。
功能碼解釋

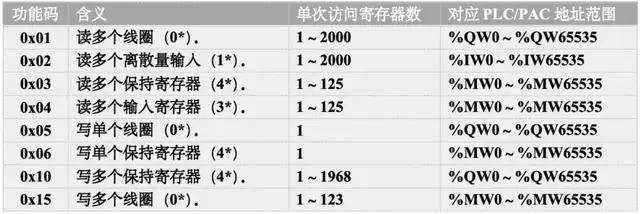

根據對象的不同，Modbus的功能碼有：
功能碼類型
3. 服務器配置

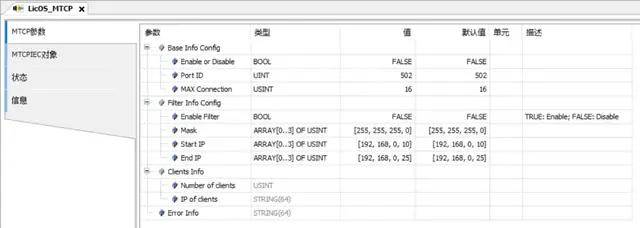

PLC/PAC作為ModbusTCP服務器，有以下幾個參數，如下圖所示：
ModbusTCP服務器配置
l Base Info Config-基本信息
Enable or Disable：TRUE啟用PLC的 ModbusTCP從站功能：FALSE關閉PLC的ModbusTCP從站功能。
Port ID：端口號。
Max Connection：最大連接數量。
l Filter Info Config-過濾信息
Enable Filter：TRUE啟用IP過濾功能，F(xiàn)ALSE關閉IP過濾功能。
Mask：允許接入的客戶端所處網段的子網掩碼。
Start IP：允許接入的客戶端所處網段的起始IP。
End IP：允許接入的客戶端所處網段的結束IP。
l Clients Info：連接信息，連接數量及IP信息
Nummber ofclient：已經接入的客戶端數量。
IP ofclient：當有多個客戶端接入時，輪詢顯示接入客戶端的IP、端口信息，顯示格式如下圖所示。
接入設備IP信息
4. 0x01：讀多個線圈
在從站中讀1~2000個連續線圈狀態，ON=1，OFF=0
請求：MBAP 功能碼 起始地址H 起始地址L 數量H 數量L（共12字節）
響應：MBAP 功能碼 數據長度 數據（一個地址的數據為1位）
如：在從站0x01中，讀取開始地址為0x0000的線圈數據，讀0x0008位
00 02 00 00 00 06 01 01 00 00 00 08
回：數據長度為0x01個字節，數據為0x01，第一個線圈為ON，其余為OFF
00 02 00 00 00 04 01 01 01 01
00000001

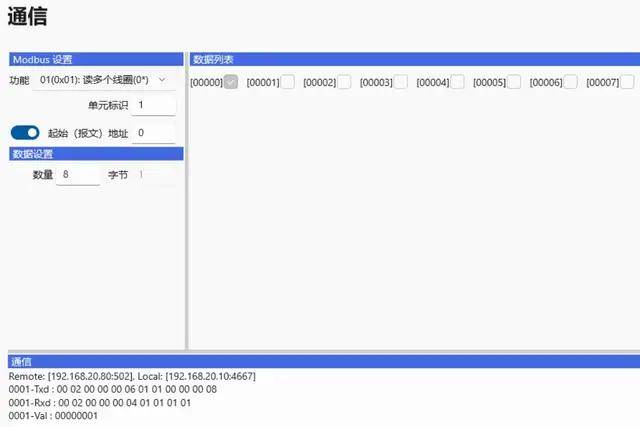

讀多個線圈
5. 0x02：讀多個離散量輸入
在從站中讀1~2000個連續的離散量輸入狀態
請求：MBAP 功能碼 起始地址H 起始地址L 數量H 數量L（共12字節）
響應：MBAP 功能碼 數據長度 數據（長度：9+ceil（數量/8））

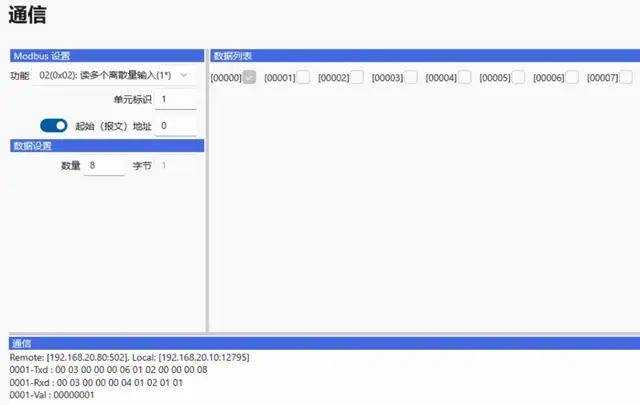

如：從地址0x0000開始讀0x0008個離散量輸入
00 03 00 00 00 06 01 02 00 00 00 08
回：數據長度為0x01個字節，數據為0x01，第一個離散量輸入為ON，其余為OFF
00 03 00 00 00 04 01 02 01 01
00000001
讀多個離散量輸入

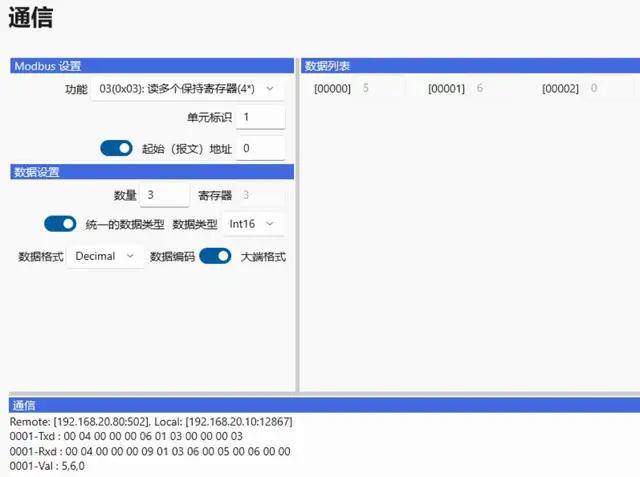

6. 0x03：讀多個保持寄存器
在從站中讀保持寄存器連續塊的內容
請求：MBAP 功能碼 起始地址H 起始地址L 寄存器數量H 寄存器數量L（共12字節）
響應：MBAP 功能碼 數據長度 寄存器數據(長度：9+寄存器數量×2)
如：起始地址是0x0000，寄存器數量是 0x0003
00 04 00 00 00 06 01 03 00 00 00 03
回：數據長度為0x06，第一個寄存器的數據為0x05，第二個寄存器的數據為0x06，其余為0x00
00 04 00 00 00 09 01 03 06 00 05 00 06 00 00
5,6,0
讀多個保持寄存器

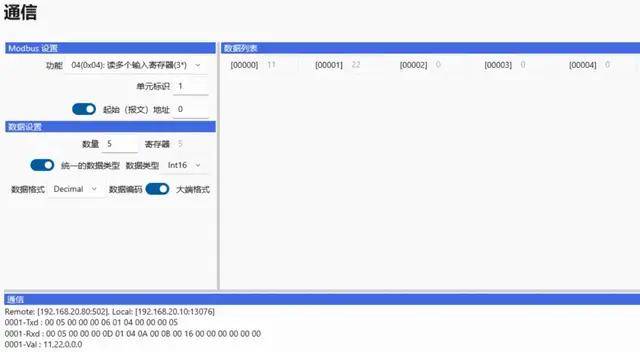

7. 0x04：讀多個輸入寄存器
在從站中讀1~2000個連續輸入寄存器
請求：MBAP功能碼 起始地址H起始地址L寄存器數量H寄存器數量L（共12字節）
響應：MBAP功能碼 數據長度 寄存器數據（長度：9+寄存器數量×2）
如：讀起始地址為0x0000，數量為0x0005的寄存器數據
00 05 00 00 00 06 01 04 00 00 00 05
回：數據長度為0x0A，第一個寄存器的數據為0x0B，第一個寄存器的數據為0x16，其余為0x00
00 05 00 00 00 0D 01 04 0A 00 0B 00 16 00 00 00 00 00 00
11,22,0,0,0
讀多個輸入寄存器
8. 0x05：寫單個線圈
在從站中的一個輸出寫成ON或OFF
請求：MBAP功能碼 輸出地址H輸出地址L輸出值H輸出值L（共12字節）
響應：MBAP功能碼 輸出地址H輸出地址L輸出值H輸出值L（共12字節）

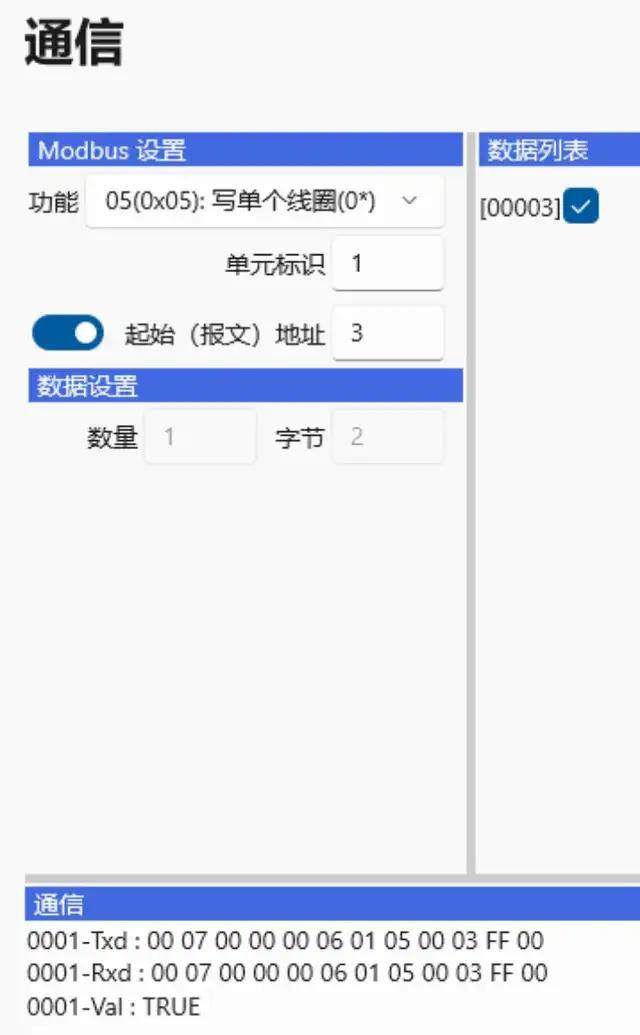

如：將地址為0x0003的線圈設為ON
00 07 00 00 00 06 01 05 00 03 FF 00
回：寫入成功
00 07 00 00 00 06 01 05 00 03 FF 00
TRUE
寫單個線圈
9. 0x06：寫單個保持寄存器
在從站中寫一個保持寄存器
請求：MBAP功能碼寄存器地址H寄存器地址L寄存器值H寄存器值L（共12字節）
響應：MBAP功能碼寄存器地址H寄存器地址L寄存器值H寄存器值L（共12字節）

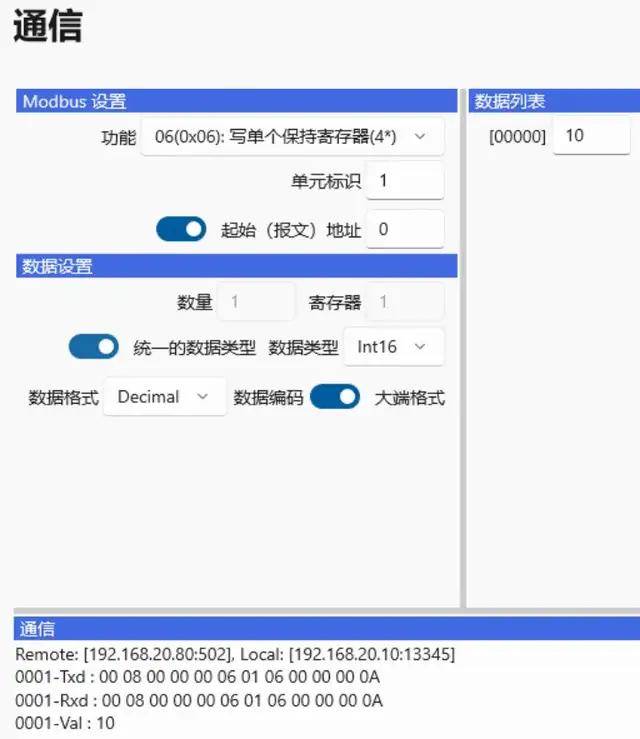

如：向地址是0x0000的寄存器寫入數據0x000A
00 08 00 00 00 06 01 06 00 00 00 0A
回：寫入成功
00 08 00 00 00 06 01 06 00 00 00 0A
10
寫單個保持寄存器
10. 0x10：寫多個保持寄存器
在一個遠程設備中寫連續寄存器（1~123個寄存器）
請求：MBAP功能碼起始地址H起始地址L寄存器數量H寄存器數量L字節長度寄存器值（13+寄存器數量×2）
響應：MBAP功能碼起始地址H起始地址L寄存器數量H寄存器數量L（共12字節）

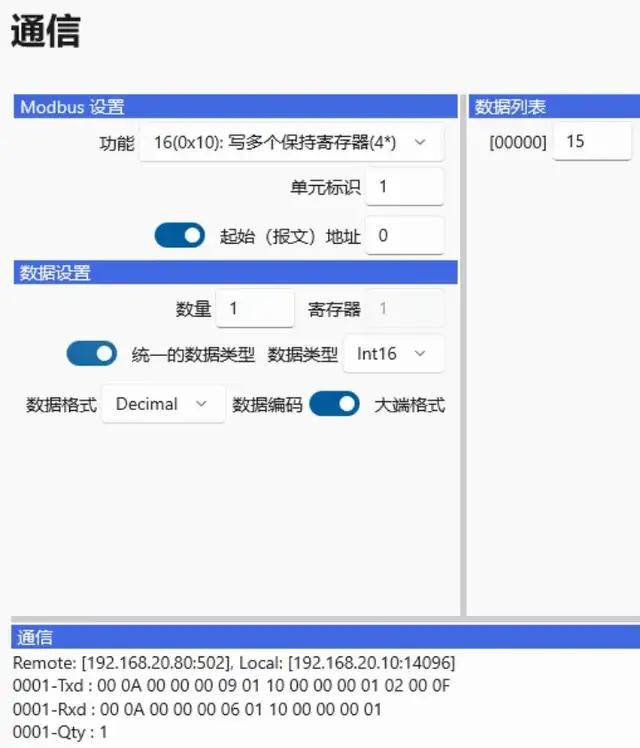

如：向起始地址為0x0000，數量為0x0001的寄存器寫入數據，數據長度為0x02，數據為0x000F
00 00 00 00 00 09 01 10 00 00 00 01 02 00 0F
回：寫入成功
00 00 00 00 00 06 01 10 00 00 00 01
1
寫多個保持寄存器

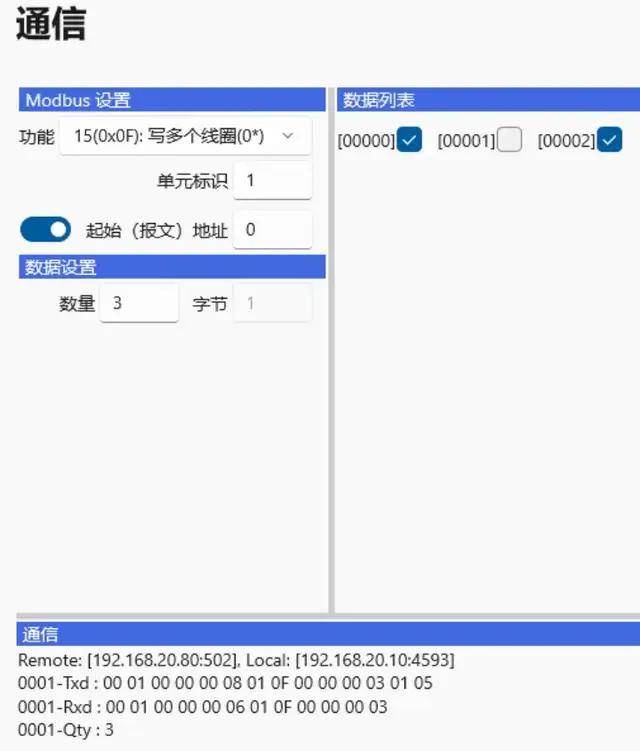

11. 0x0F：寫多個線圈
將一個從站中的一個線圈序列的每個線圈都強制為ON或OFF，數據域中置1的位請求相應輸出位ON，置0的位請求響應輸出為OFF
請求：MBAP功能碼起始地址H起始地址L輸出數量H輸出數量L字節長度輸出值H輸出值L
響應：MBAP功能碼起始地址H起始地址L輸出數量H輸出數量L
如：將地址為0x0000、0x0002的線圈設為ON，0x0001的線圈為OFF
00 01 00 00 00 08 01 0F 00 00 00 03 01 05
回：寫入成功
00 01 00 00 00 06 01 0F 00 00 00 03
3
寫多個線圈
Modbus RTU
Modbus RTU 數據包通常由 從站地址、功能碼、數據和差錯校驗 組成。

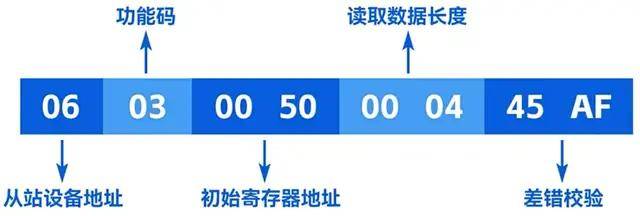

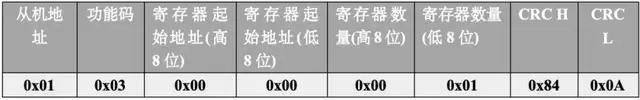

例如，主機發送的數據包為：06 03 00 50 00 04 45 AF。
其中：
06 為從站地址；
03 為功能碼，表示讀取保持寄存器；
0050 為起始寄存器地址；
0004 表示讀取 4 個字的數據；
45AF 為 CRC 校驗碼，用于檢測數據傳輸是否出錯。
1. 幀結構
幀結構 = 地址 + 功能碼 + 數據 + 校驗
地址：占用一個字節，范圍0-255，其中有效范圍是1-247，其他有特殊用途，比如255是廣播地址(廣播地址就是應答所有地址，正常的需要兩個設備的地址一樣才能進行查詢和回復)。
功能碼：占用一個字節，功能碼的意義就是，知道這個指令是干啥的，比如可以查詢從機的數據，也可以修改數據，所以不同功能碼對應不同功能。
數據：根據功能碼不同，有不同結構，在后續的實例中有說明。
校驗：為了保證數據不錯誤，增加這個，然后再把前面的數據進行計算看數據是否一致，如果一致，就說明這幀數據是正確的，再回復；如果不一樣，說明這個數據在傳輸?shù)臅r(shí)候出了問題，數據不對的，所以就拋棄了。
主機查詢數據：
主機查詢數據結構圖
2. 功能碼

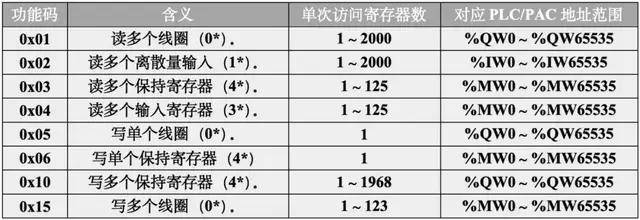

根據對象的不同，Modbus的功能碼有：
功能碼類型
根據對象的不同，Modbus的功能碼有：
功能碼類型
3. 服務器配置

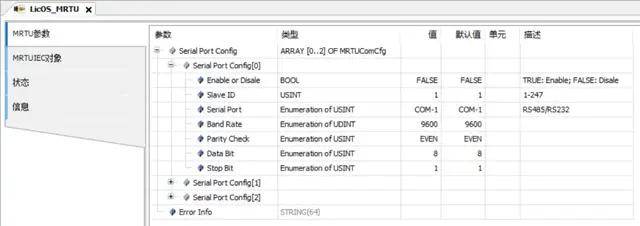

PLC/PAC作為ModbusRTU服務器，有以下幾個參數，如下圖所示：
ModbusRTU服務器參數
基本配置
是否啟用：值為TRUE表示ModbusRTU通道開啟；值為FALSE表示ModbusRTU通道關閉，默認值為FALSE。
從站地址：PLC/PAC作為ModbusRTU從站時的地址編號，取值范圍為1-247。
串口配置
COM端口：PLC/PAC作為ModbusRTU從站時的通信端口，默認值為1，取值范圍為1-4，分別對應CPU單元的串口號為1-4的串口，各串口的管腳定義請參閱《PLC/PAC可編程邏輯控制器硬件手冊》。
波特率：ModbusRTU通信時的傳輸速率，取值范圍為1200-115200bps，建議使用9600bps，默認值也為9600bps。
奇偶校驗：ModbusRTU通信時的數據校驗方式，支持奇校驗（ODD）、偶校驗（EVEN）、無校驗（NONE）三種數據校驗方法，默認為偶校驗EVEN。
數據位：ModbusRTU通信時的數據位長度，支持5、6、7、8位數據長度，默認為8位數據位。
停止位：ModbusRTU通信時的停止位長度，支持1、2位停止位長度，默認為1位停止位長度。
4. 0x01：讀多個線圈
作用：讀從機線圈寄存器，位操作，可讀單個或多個；
發送指令：從機地址：0x01，寄存器開始地址：0x0000，共讀取8個線圈。發送命令如下：
TX：01 01 00 00 00 08 3D CC
響應：返回?cái)?shù)據每一位的對應的線圈狀態，1表示ON，0表示OFF；
RX：01 01 01 07 10 4A
5. 0x02：讀多個離散輸入
讀從機離散輸入寄存器，位操作，可讀單個或多個；
發送指令：從機地址：0x01，寄存器開始地址：0x0000，共讀取8個輸入。發送命令如下：
TX：01 02 00 00 00 08 79 CC
響應：返回?cái)?shù)據每一位的對應輸入的狀態，1表示ON，0表示OFF；
RX：01 02 01 10 A0 44
6. 0x03：讀多個保持寄存器
作用：讀從機保持寄存器，字節操作，可讀單個或多個；
發送指令：從機地址：0x01，寄存器開始地址：0x0000，共讀取1個寄存器。發送命令如下：
TX：01 03 00 00 00 01 84 0A
響應：返回?cái)?shù)據。
RX：01 03 02 00 0F F8 40
7. 0x04：讀多個輸入寄存器
作用：讀從機輸入寄存器，字節操作，可讀單個或多個；
發送指令：從機地址：0x01，寄存器開始地址：0x0000，共讀取1個寄存器。發送命令如下：
TX：01 04 00 00 00 01 31 CA
響應：返回?cái)?shù)據。
RX：01 04 02 00 0F F9 34
8. 0x05：寫單個線圈
作用：寫單個線圈，位操作，只能寫一個，寫0xFF00表示線圈為ON，寫0x0000表示線圈為OFF；
發送指令：從機地址：0x01，設置線圈0x0000為ON。發送命令如下：
TX：01 05 00 00 FF 00 8C 3A
響應：同發送數據。
9. 0x06：寫單個保持寄存器
作用：寫單個保持寄存器，字節操作，只能寫一個；
發送指令：從機地址：0x01，設置線圈0x0000為0x2193。發送命令如下：
TX：01 06 00 00 21 93 D1 F7
響應：同發送數據。
10. 0x10：寫多個保持寄存器
作用：寫多個保持寄存器，字節操作，可寫多個；
發送指令：從機地址：0x01，寄存器地址0x0000，寫2個寄存器4個字節數據。發送命令如下：

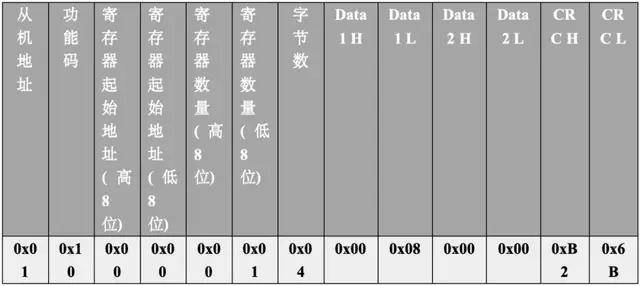

TX：01 10 00 00 00 02 04 00 08 00 09 B2 6B
響應：返回?cái)?shù)據。
RX：01 10 00 00 00 02 41 C8
LicOS PLC/PAC作為Modbus服務器，具備完整的Modbus TCP與RTU通信能力。其地址映射清晰，功能碼覆蓋全面，支持工業現場常見的數據讀寫需求。
在實際部署時，建議結合具體網絡環境與設備性能，合理配置連接數、串口參數及IP過濾策略，以保障通信的實時性與安全性。
