在工業自動化項目中，程序安全與知識產權保護同樣重要。未經授權的復制、修改或篡改，不僅可能帶來商業損失，還可能導致設備運行異常，甚至引發安全事故。

聯誠科技Smart Control軟件為此提供了完善的安全加密功能，通過用戶管理與權限設置，實現對設備、工程文件以及具體程序單元（POU）的多層級保護。

Smart Control支持密碼、加密狗和證書三種加密方式，本文檔重點介紹基于密碼的加密方法 ，從設備加密、工程加密、POU加密三個方面，分步驟講解如何高效使用Smart Control的安全加密功能。

本教程基于以下開發條件：

硬件版本：MC512控制器（MC512-CPU2A314G1616D）和EC400-PS2開關電源。

軟件版本： Smart Control V5.0。

圖1 網絡拓撲

設備加密

設備加密可達到的效果是可以指定PLC設備的使用權，在不知密碼的情況下將無法用Smart Control與PLC連接、無法登錄設備。

1. 設備出廠

原設備出廠不設置任何加密方式，Smart Control可直接與PLC連接、登錄。如圖 2所示。

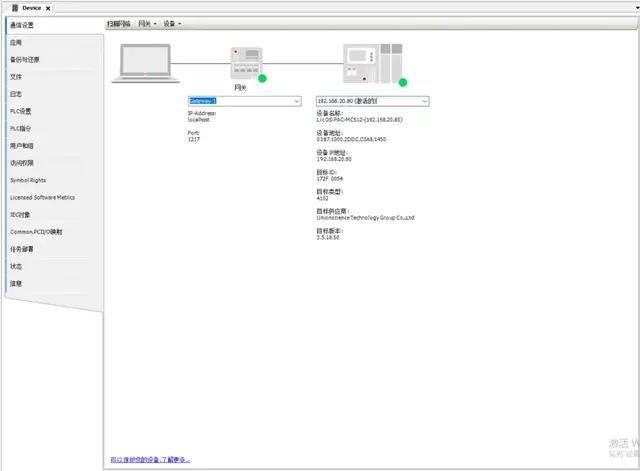

圖2 無密碼設置

2. 實施用戶管理（設備加密）

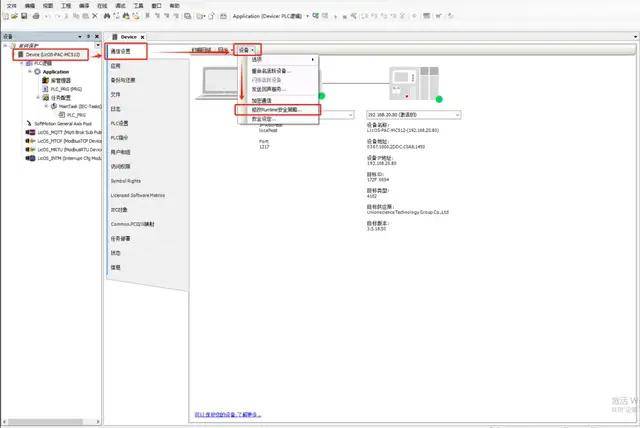

設備窗口雙擊Device-通信設置-設備-修改Runtime安全策略-設備用戶管理-新策略更改為“實施用戶管理”-確定

圖3 修改Runtime安全策略

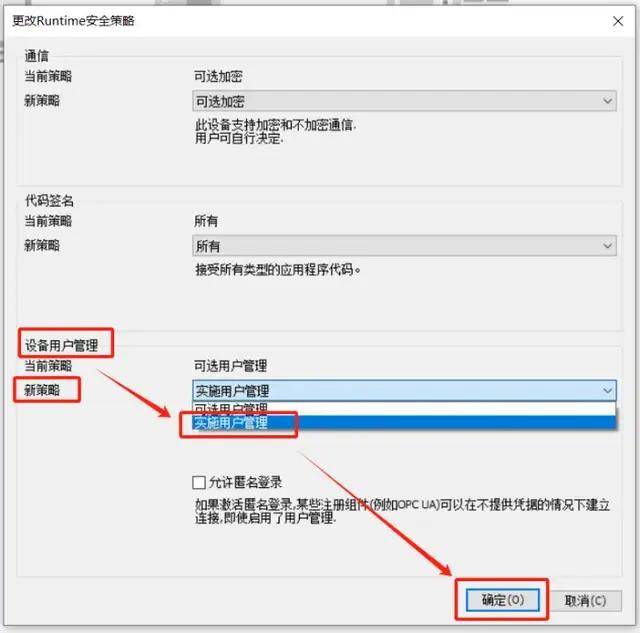

圖4 實施用戶管理

確定以后重新設置激活路徑。

圖5 重新設置激活路徑

根據提示信息點擊“是”。

圖6 提示信息

之后添加設備用戶，包括用戶名稱和密碼。此處以admin為用戶名稱，admin0為密碼為例。

圖7 添加用戶設備

確認后則彈出設備用戶登錄的彈窗，輸入剛才設定的用戶名稱和密碼。

圖8 設備用戶登錄

確定后則與PLC連接成功。

3. 退出用戶管理

上述加密實施登錄用戶管理后，登錄設備將不再受限，如需啟用加密則退出當前用戶后加密登錄再次生效。

在線-安全-注銷當前在線用戶

圖9 注銷用戶

4. 取消用戶管理（設備解密）

登錄后在Device界面-設備-修改Runtime安全策略-設備用戶管理-新策略更改為“可選用戶管理”-確定

圖10 設備解密

此操作后需要初始化設備。

右鍵Device-初始復位設備[Device]-輸入用戶名稱和密碼。

圖11 初始復位設備[Device]

圖12 確認初始復位設備[Device]

此后設備加密取消，恢復為無密碼狀態。

工程加密

工程加密可達到的效果是將整個工程文件加密，加密后再次打開時需要輸入密碼方可查看工程文件、程序。

1. 工程加密密碼設定

點擊工程-工程設置-安全-加密-密碼-設置相應密碼。這里以admin1為密碼為例。

圖13 工程設置

圖14 密碼設置

密碼設置后注意需要保存，再次打開則彈出輸入密碼的彈窗。

圖15 輸入密碼

到此工程加密密碼設定完成。

2. 密碼取消

點擊工程-工程設置-安全-選擇“沒有保護”或“完整性檢查”后確定。并保存文件。

圖16 確定

此后再次打開工程則不需要輸入密碼。

POU加密

Smart control的POU加密是基于用戶和組的機制。用戶和用戶組配置：默認有一個用戶owner和兩個用戶組 everyone、owner，everyone用戶組是不用登陸的任何人的權限，owner用戶組是最高權限，其密碼為空。owner用戶同時是everyone用戶組和owner用戶組的成員。

圖17 用戶

圖18 組

1. Owner用戶的處理

由于Owner用戶具有最高權限并且密碼為空， Owner用戶權限可以覆蓋其他用戶，所以需要給Owner用戶的空密碼設置有效密碼。流程如下：工程-工程設置-用戶和組-用戶-Owner-編輯-輸入“舊密碼”、“新密碼”和“確認密碼”。

圖19 工程設置

輸入Owner用戶的舊密碼（空），設置新密碼。

圖20 Owner密碼更改

2.添加一個新用戶和組

流程如下：工程-工程設置-用戶和組-組-添加-輸入新的組名稱“LicOS”。

添加組的操作需要具有Owner用戶的權限方可操作，再彈出的登錄界面輸入用戶名：Owner，密碼：admin，隨后確認。則添加組成功。

圖21 添加組

接著再添加一個LicOS用戶組下的新用戶。流程如下：工程-工程設置-用戶和組-用戶-添加-輸入新的用戶名稱“PLC/PAC”以及密碼“PLC/PAC”。需注意要勾選用戶“PLC/PAC”屬于組“LicOS”。

圖22 確定

3. 設置對應的POU權限

分別可以對“窗口”、“修改”、“移除”和“添加/刪除子項”四種操作方式設置權限。

●“窗口”是打開查看對應的POU；

●“修改”是修改內容；

●“移除”是刪除、移除內容；

●“添加/刪除子項”是對子項的添加、刪除操作。

權限類型分為“授權”、“拒絕”和“清除”。

●“授權”是該用戶組里的用戶登陸后授權其權限；

●“拒絕”是直接拒絕該用戶的權限；

●“清除”是清除“授權”、“拒絕”兩種權限。

選擇需要權限加密的POU右鍵-屬性-訪問控制-將組“Everyone” 的窗口權限都設置為“拒絕”，“LicOS”的窗口權限都設置為“授權”。

圖23 設置權限

由于剛才添加組、添加用戶等一系列操作已經登錄了用戶“Owner”，所以在驗證其加密作用前需要先注銷用戶“Owner”。

圖24 Owner登錄情況

注銷用戶流程如下：工程-用戶管理-注銷用戶

圖25 Owner注銷情況

4.驗證權限加密

雙擊打開剛才設置訪問權限的POU。

圖26 確定

5. 密碼管理器

為了方便訪問對應內容，簡便密碼輸入流程，可以創建一個密碼管理器，在輸入密碼時直接使用保存的密碼管理器。

圖27 創建密碼管理器

使用密碼管理器

圖28 使用密碼管理器

Smart Control的安全加密功能提供了從整體項目 到單一POU的全方位保護。

設備加密：守住連接入口；

工程加密：保護核心項目；

POU加密：實現權限細分。

通過合理應用這三種加密方式，企業既能保護知識產權，又能降低因誤操作或惡意行為帶來的風險，為自動化系統的穩定運行構筑堅實屏障。
