在現代工業自動化體系中，高性能控制器與直觀人機界面（HMI）的深度協同是確保系統穩定運行的關鍵 。聯誠科技推出的 LicOS 系列 PLC/PAC，憑借其開放的架構和強大的協議兼容性，能夠與全球主流的 Pro-face 觸摸屏實現無縫對接 。

本文將深入探討如何利用 Smart Control V5.0 編程環境與 GP-Pro EX 4.09 SP2 組態軟件，通過 Modbus TCP 標準協議及 CODESYS 標簽通訊 兩種核心方式，構建 LicOS PLC 與 Pro-face HMI 之間高效、可靠的數據交換通道 。無論是在對實時性要求極高的邏輯控制場景，還是在變量繁雜的大型監控系統中，本教程所提供的技術路徑都將為工程師提供清晰的落地指導 。

使用場景說明

本教程基于以下設備與軟件環境進行驗證：

PLC/PAC：LicOS-PLC-EC412

HMI：Pro-face，GP-4502WW

配置軟件：Smart Control V5.0、GP-Pro EX 4.09 SP2

網絡設備：普通4口交換機

網絡拓?fù)?/p>

Modbus TCP 協議通訊

具備網口的 HMI 與支持 Mobus TCP 協議的PLC進行以太網通訊。使用網線直連 HMI的網口和支持 Modbus TCP 協議的設備的網口，或通過交換機連接兩者。本案例使用的HMI只有一個以太網口，為了方便HMI、PLC程序下載，因此采用交換機連接。

一. 配置HMI

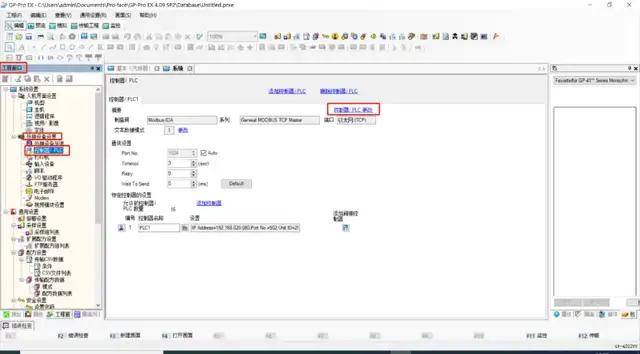

1. 運行 GP-Pro EX 4.09 SP2 軟件，在工程窗口選擇外接設備設置中的控制器/PLC選項，找到右側的控制器/PLC更改選項，如下圖所示

控制器選擇

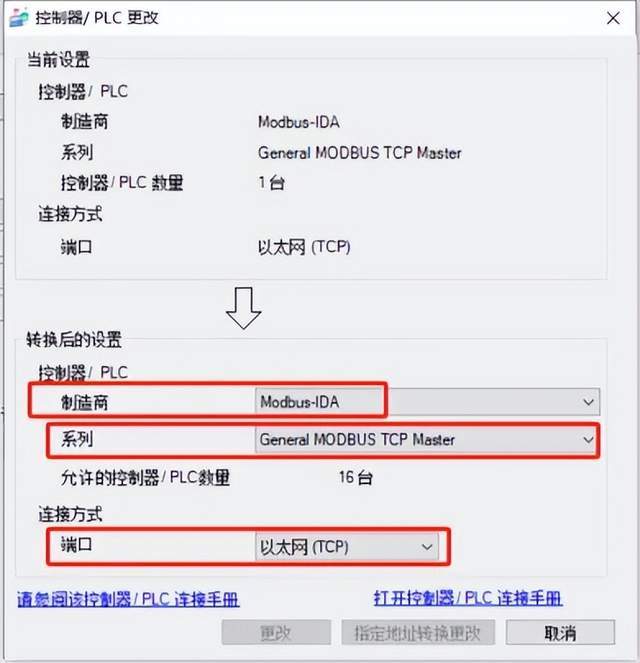

2. 在彈出的對話框中設置Modbus的控制方式，制造商，系列，端口如下圖所示：

控制器更改

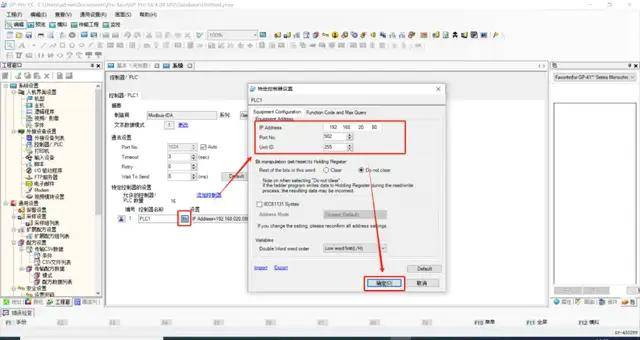

3. 點擊左邊圈紅按鈕，在彈出的對話框中依照下圖編輯相關參數，點擊確認。依據PLC的地址，使PC電腦、PLC、HMI都處于同一個網段。本文使用PLC的默認IP地址為192.168.20.80。

配置PLC IP地址

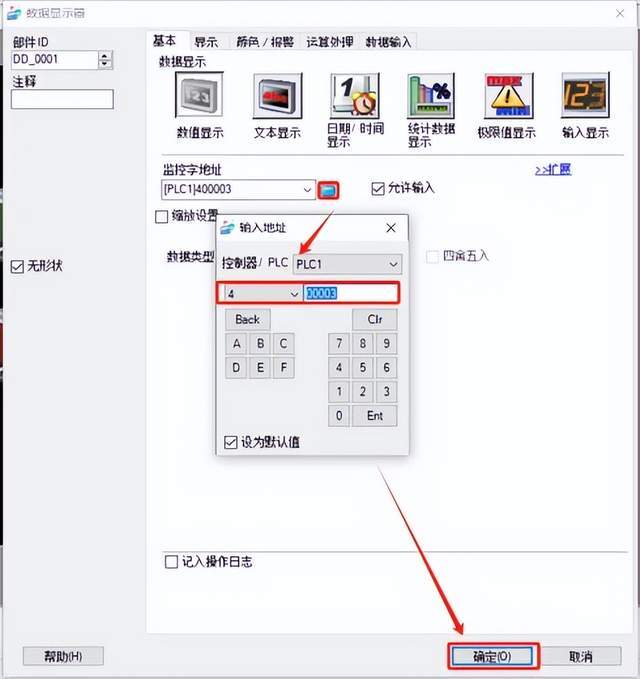

4. 在部件欄開關/指示燈，數據顯示器設置地址為支持 Mobus TCP 協議的設備的地址(請以實際情況為準)。

確定配置

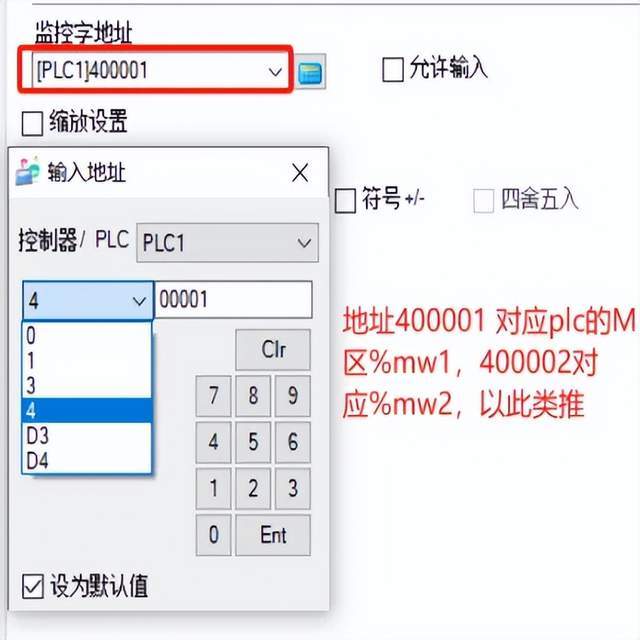

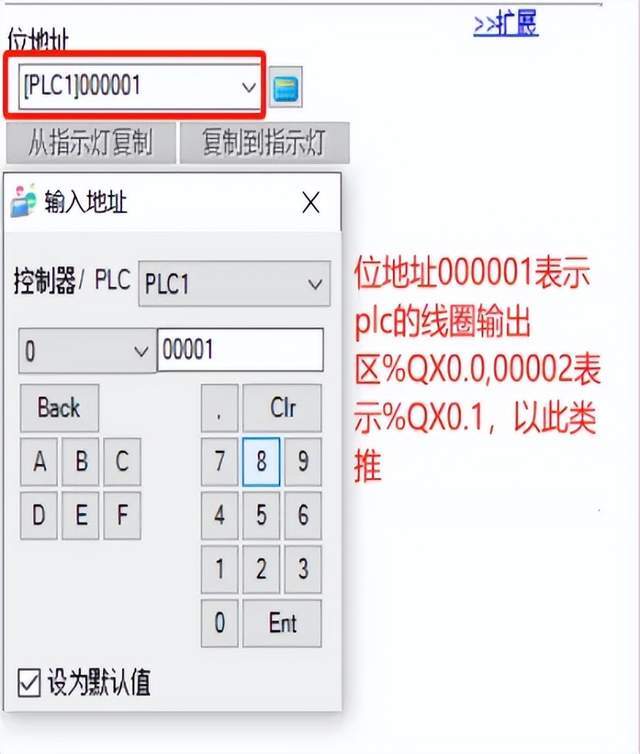

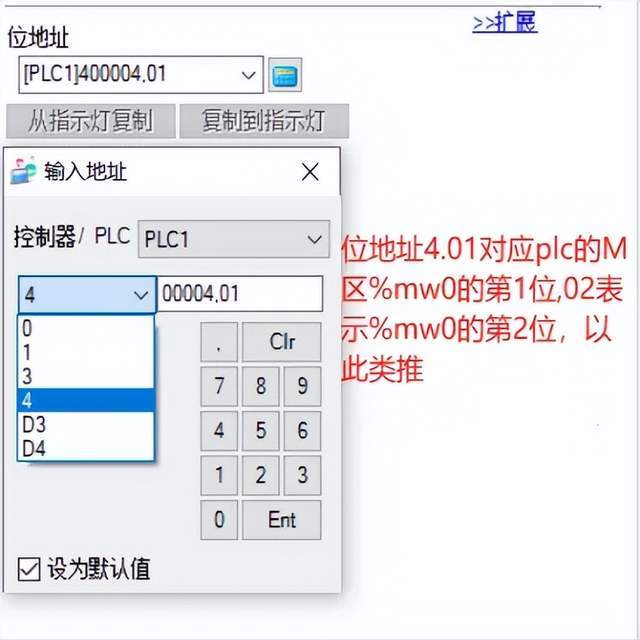

5. 添加開關元件完成后，下載工程至 HML，如能讀寫支持 ModbusTCP 協議的設備地址的數據，說明通訊正常。觸摸屏與PLC的地址對應關系如下圖：

地址對應關系

二. 配置PLC

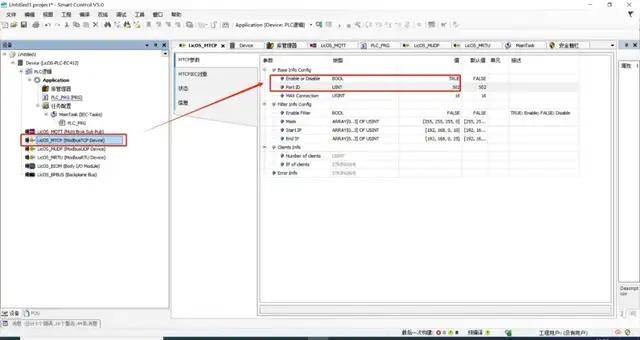

1. 雙擊LicOS_MTCP，在彈出的對話框中選擇MTCP參數，設置端口使能為TRUE，端口號為502。

PLC從站端口設置

三. 通訊成功效果演示

1. PLC在線數值讀寫。

PLC數據讀寫

1. HMI在線數值讀寫。

HMI數據同步

CODESYS標簽通訊

HMI 可與支持 CODESYS V3 TCP 協議的PLC進行以太網通訊，HMI 可識別 PLC的變量標簽。本配置案例中，HMI型號為GP-4502WW。

一. 配置PLC

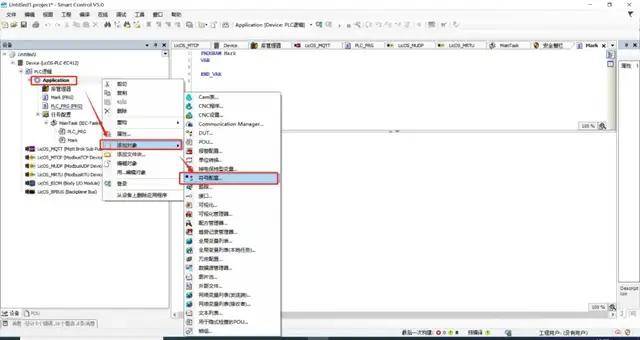

1. 運行 PLC 配置軟件 Smart Control V5.0，右鍵點擊 Application，選擇添加對象/符號配置。

添加符號配置

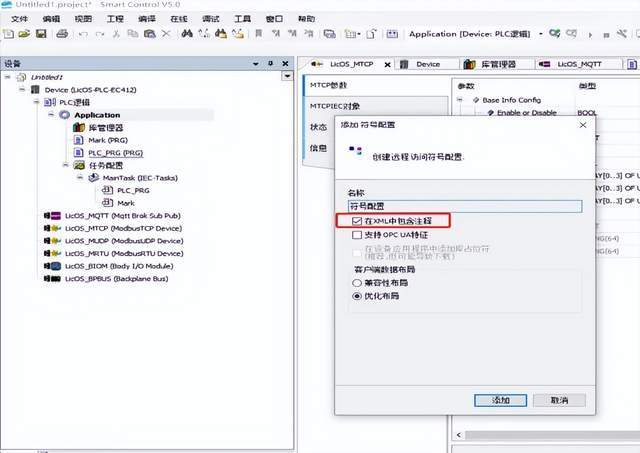

2. 在彈出的對話框中勾選在XML 中包含注釋，點擊打開

勾選XML配置

1. 點擊編譯，并生成代碼。

編譯符號配置

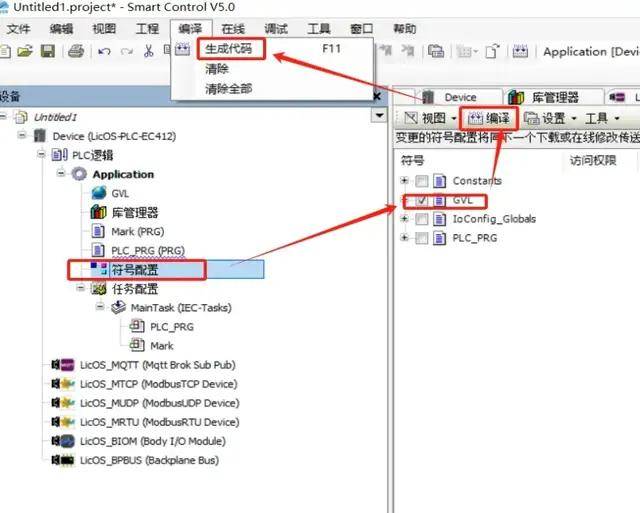

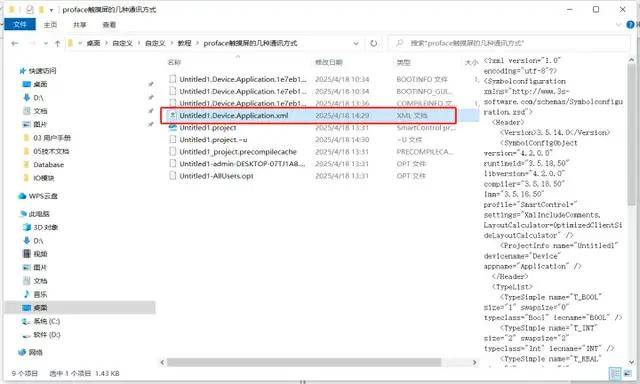

4. 勾選需要和 HM 進行通訊的變量標簽，點擊編譯/生成代碼，在 PLC 工程目錄中，可以看到新生成的XML 文件。

生成XML文件

注意需要確認 XML 文件生成的時間為 PC 的當前系統時間，如果不是需要重新編譯，確保勾選的變量標簽生成了 XML 文件。

二. 配置HMI

運行 GP-Pro EX 4.09 SP2 軟件，在工程窗口選擇外接設備設置中的控制器/PLC選項，找到右側的控制器/PLC更改選項，如下圖所示：

控制器設置

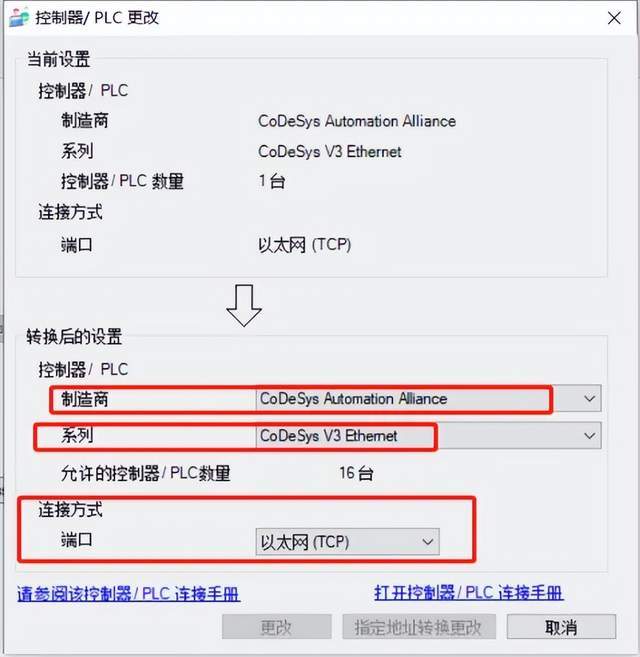

1. 在彈出的對話框中編輯相關參數。制造商：選擇“CODESYS。系列：選擇“CODESYS V3 Ethernet”。

配置網絡PLC

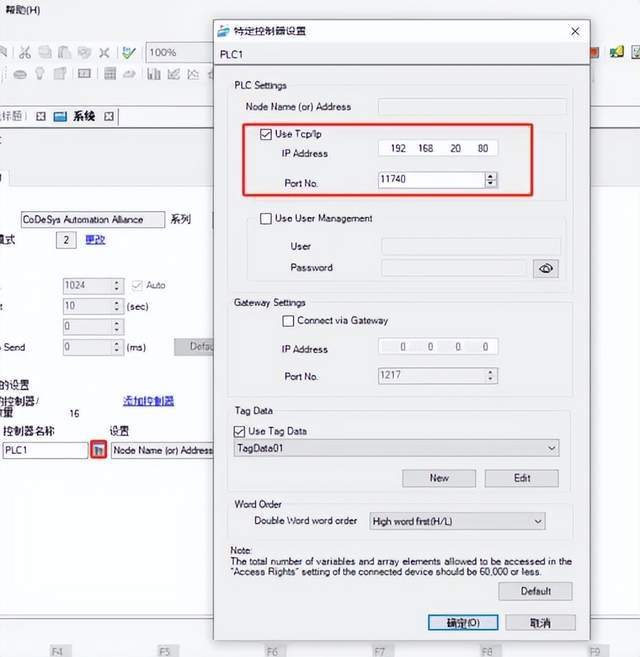

2.點擊左邊圈紅部分，在彈出的對話框中依照下圖編輯相關參數，點擊確認。依據PLC的地址，使PC電腦、PLC、HMI都處于同一個網段。

配置PLC IP和端口號

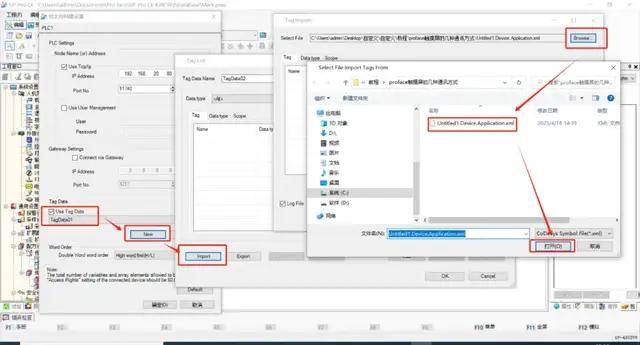

3. 導入變量標簽，依次勾選Use Tag Data,New,Import,選擇路徑找到xml標簽文件，并確認。

導入標簽文件

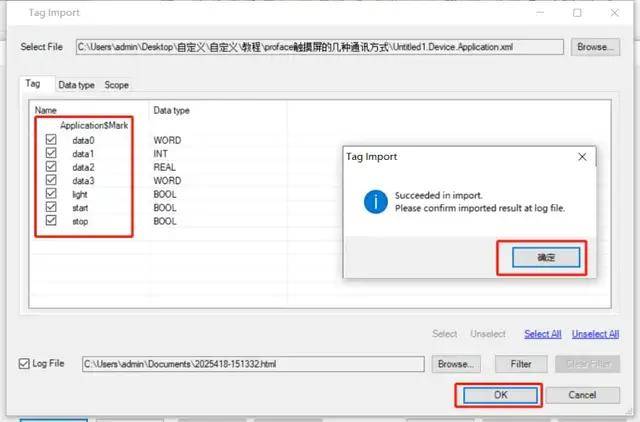

4. 選擇并導入標簽變量，出現Succeeded in import,并確認說明標簽添加成功

導入標簽變量

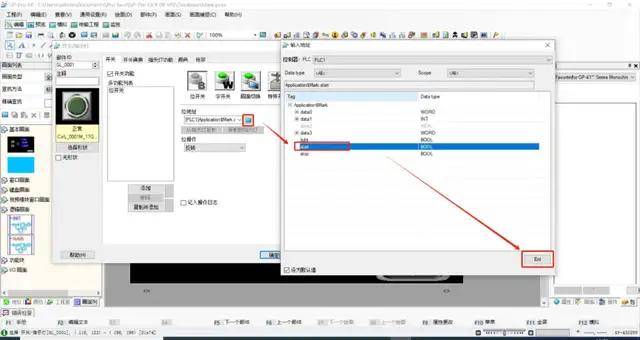

5. 在部件欄開關/指示燈，如下圖選擇合適的變量，并下載HMI程序。

選擇變量標簽

三. 通訊成功效果演示

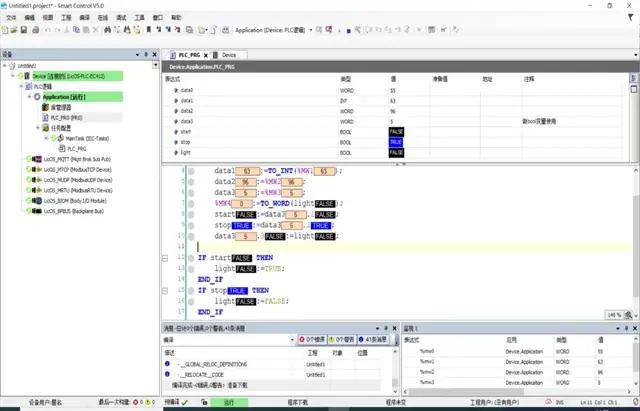

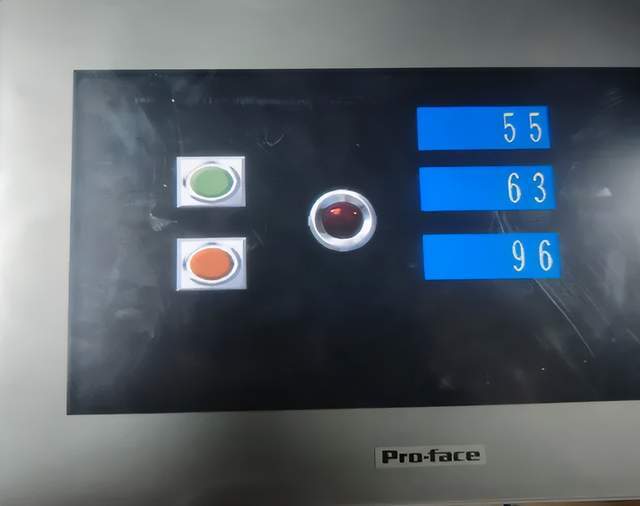

1. 運行Plc并對數據讀寫，datao和data1plc數據寫入，觸摸屏上能看相應的數據變化則通訊成功。

PLC數據顯示

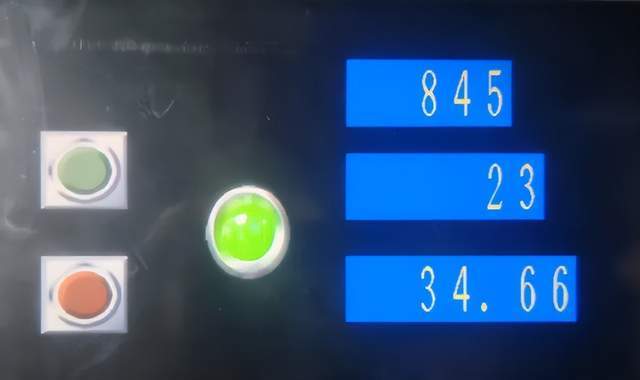

2. 對觸摸屏上的數據讀寫，點擊觸摸屏上啟動開關，則指示燈變綠，data2數據寫入，plc與觸摸屏上兩者數據一致。

觸摸屏數據顯示

LicOS PLC/PAC 與 Pro-face 的互聯展現了聯誠科技產品在工業生態中的高度適配性 。Modbus TCP 方案更偏向于標準化寄存器管理，適合傳統開發習慣；而CODESYS 標簽通訊方案則利用變量名直連，極大地優化了工程的可維護性。開發者可根據項目對變量數量和維護頻率的要求，靈活選擇最優的通信路徑。
