LicOS PLC 進行Ping命令使用

Smart Control作為LicOS PLC的編程調試軟件，我們可以通過Smart Control在PLC調試階段使用Ping命令，以達到檢測PLC與其它網絡站點的數據可達性。

使用場景

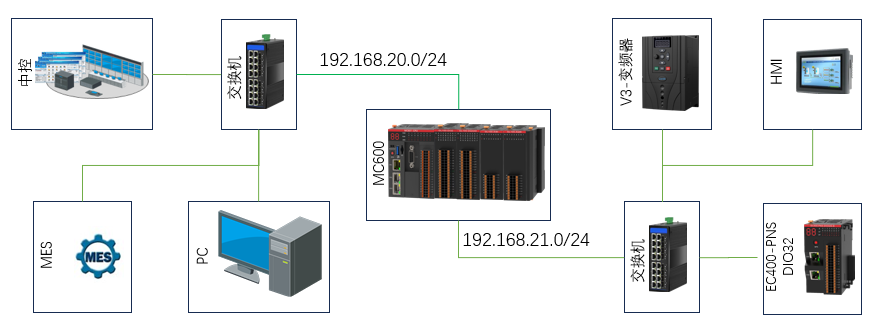

在PLC實際使用項目中，如遇到現場網絡環境如圖 2所示的情況，即PLC通過LAN1與上層網絡及上位管理平臺進行數據交互通信，PLC通過LAN2與前端執行設備通過現場總線（ModBus TCP、Profinet、EtherNet等）進行數據交互通信。而兩個網絡環境處于不同網段，PLC作為中間介質銜接兩個網絡環境的數據交換。

圖 2 適用的網絡場景

那么在Smart Control中到底該如何使用呢？我們接著往下看。

使用方法

庫文件添加

SysSockPing功能塊屬于SysSocket功能庫。操作流程如下：

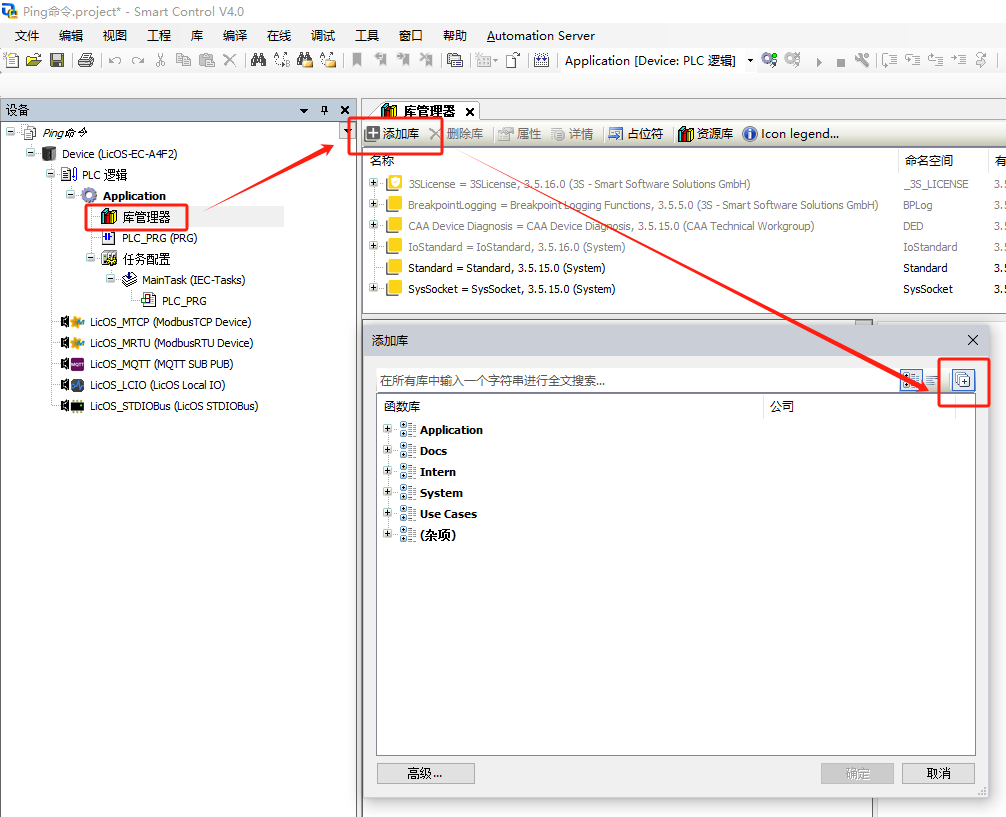

雙擊庫管理器—添加庫—顯示高級庫—搜索SysSocket—確定

圖 3 添加庫

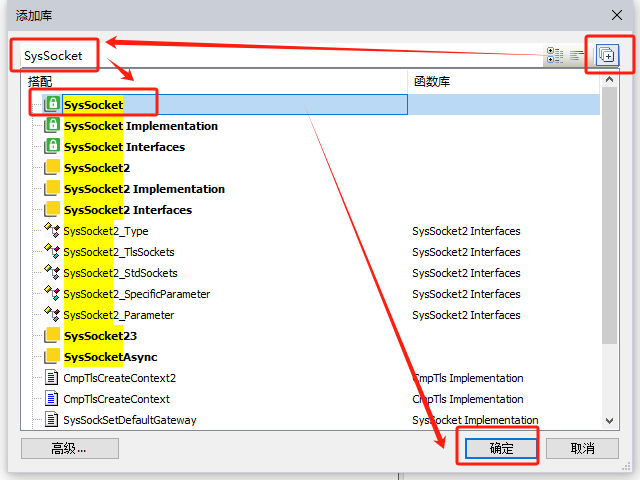

圖 4 搜索SysSocker

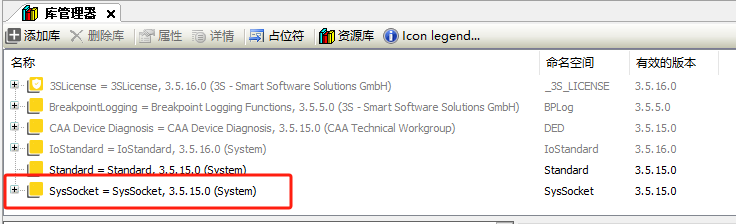

圖 5 庫添加完成

解讀函數功能塊

函數塊

SysSockPing函數功能塊如圖 6所示。

圖 6 SysSockPing函數塊

函數塊引腳定義

SysSockPing函數功能塊引腳定義如圖 7所示。

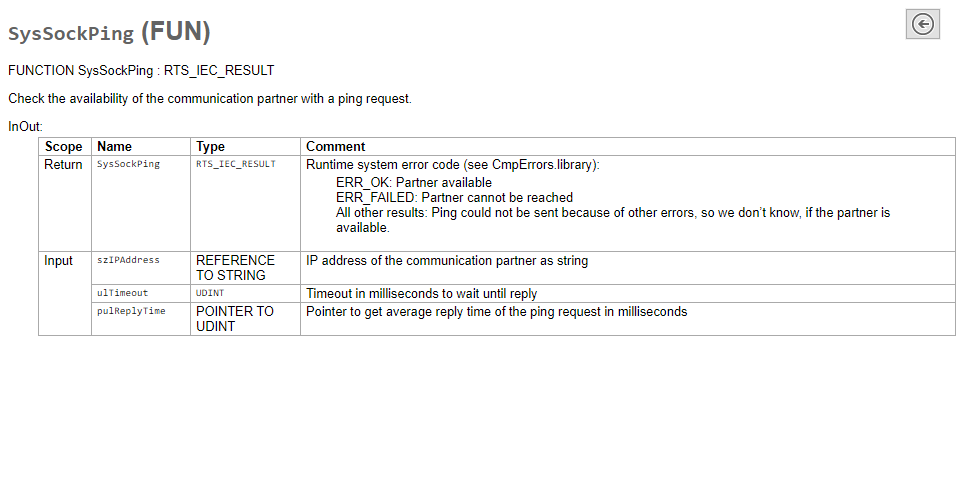

圖 7函數塊引腳定義

SysSockPing: 函數返回?cái)?shù)據，顯示與其他通信伙伴的通訊建立結果。

szIPAddress：以字符串形式表示的通信伙伴的IP地址。

ulTimeout：等待答復的超時時間，以毫秒為單位。

pulReplyTime：指針以獲取ping請求的平均響應時間，以毫秒為單位。

功能分析

szIPAddress引腳處輸入的是通訊伙伴的目標IP地址，以字符串的數據類型輸入，例如：'192.168.20.80'。ulTimeout引腳處輸入等待答復的超時時間，需要注意的是這里的時間不可以為0，為0的話就表示沒有時間用于等待通訊答復，因?yàn)樵僭趺纯斓耐ㄐ啪W(wǎng)絡都是需要時間的。ulTimeout也不宜設的太小，應結合現場實際通訊網絡的質量設定等待答復時間。pulReplyTime引腳通過指針獲取ping請求的平均響應時間，其雖然作為輸入引腳，但其實際是反饋出ping請求的平均響應時間，在ulTimeout的值大于通信網絡質量的答復響應時間，如果pulReplyTime反饋出的值等于ulTimeout的設定值說明通訊以斷聯。SysSockPing返回的數據等于0則是通訊伙伴建立正常。

函數塊的使用例程

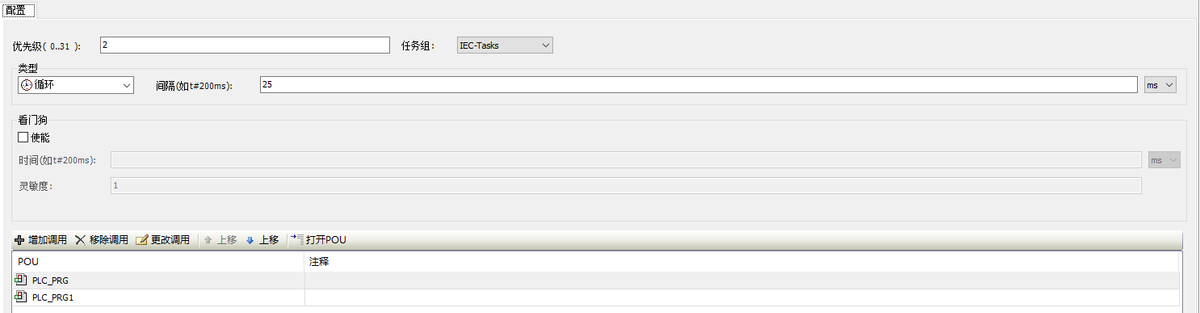

需要注意的是該函數的執行最好單獨用一個Task任務，周期時間建議25ms以上。如圖 8所示。

圖 8 例程任務配置

LD

1.定義相關變量。

PROGRAM PLC_PRG

VAR

str_szIPAddress : STRING ;

udi_ulTimeout : TIME;

udi_pulReplyTime : UDINT;

bTrigger : BOOL;//執行

bResult :UDINT ;//結果

END_VAR

如圖 9所示。

圖 9 LD例程變量定義

2.函數調用

如圖 10所示。

圖 10 例程函數調用

3.在線測試

例程測試的PLC1的LAN1 IP地址為192.168.20.80/24、LAN2 IP地址為192.168.21.80/24，LAN3 IP地址為192.168.22.80/24，與其建立通訊的PLC2 IP地址為192.168.21.20/24，PLC2與PLC1的LAN2連接，調試PC IP地址為192.168.20.254/24，PC與PLC1的LAN1連接。程序測試如圖 11所示。

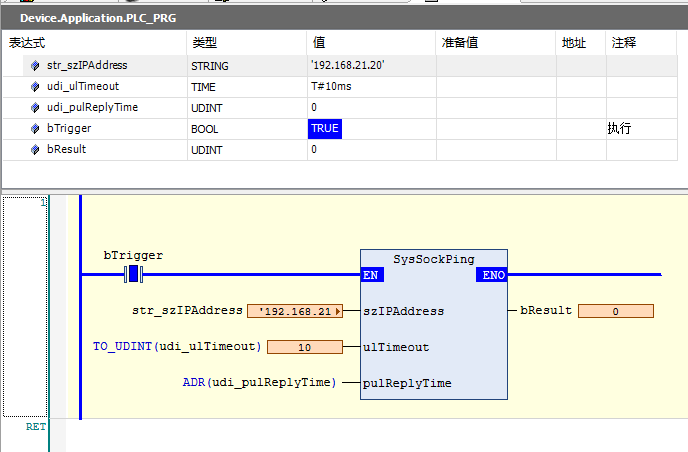

圖 11 例程通訊成功

可見設定的ulTimeout為10ms，函數執行返回結果為0，平均響應時間pulReplyTime為0ms,所以表明其與通信伙伴建立了通信并且通信網絡質量優。

而如圖 12所示則表明通訊失敗。

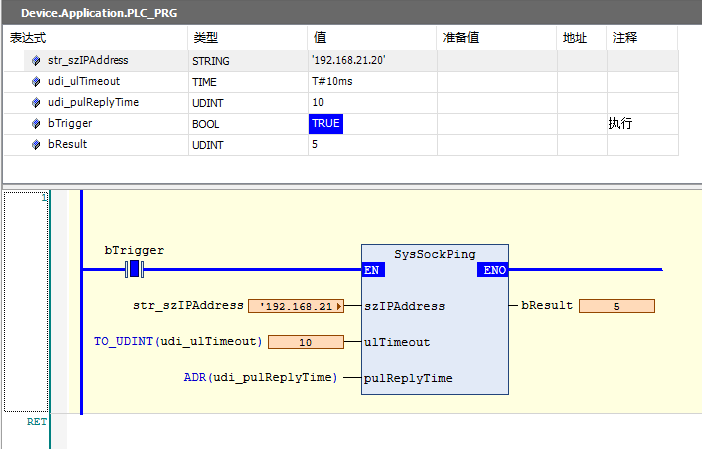

圖 12 例程通訊失敗

可見設定的ulTimeout為10ms，函數執行返回結果為5，平均響應時間pulReplyTime為10ms,所以表明其與通信伙伴建立通信失敗。

ST

1.定義相關變量。

PROGRAM PLC_PRG

VAR

str_szIPAddress : STRING ;

udi_ulTimeout : TIME;

udi_pulReplyTime : UDINT;

bTrigger : BOOL;//執行

bResult : UDINT ;//結果

END_VAR

如圖 13所示。

圖 13 ST例程變量定義

2.函數調用

如圖 14所示。

圖 14 例程函數調用

3.在線測試

例程測試的PLC1的LAN1 IP地址為192.168.20.80/24、LAN2 IP地址為192.168.21.80/24，LAN3 IP地址為192.168.22.80/24，與其建立通訊的PLC2 IP地址為192.168.21.20/24，PLC2與PLC1的LAN2連接，調試PC IP地址為192.168.20.254/24，PC與PLC1的LAN1連接。程序測試如圖 15所示。

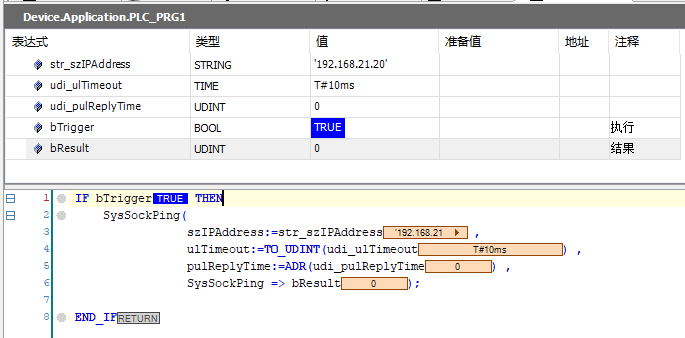

圖 15 例程通訊成功

可見設定的ulTimeout為10ms，函數執行返回結果為0，平均響應時間pulReplyTime為0ms,所以表明其與通信伙伴建立了通信并且通信網絡質量優。

而如圖 16所示則表明通訊失敗。

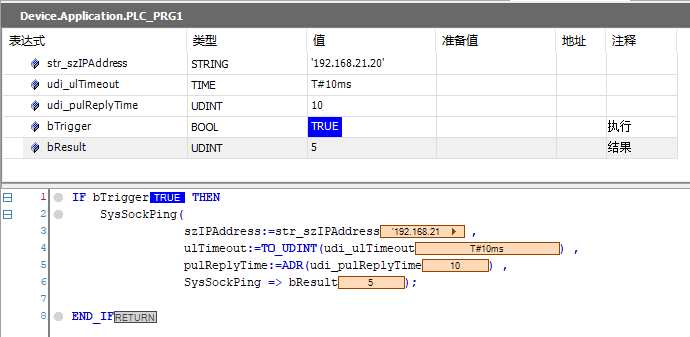

圖 16 歷程通訊失敗

可見設定的ulTimeout為10ms，函數執行返回結果為5，平均響應時間pulReplyTime為10ms,所以表明其與通信伙伴建立通信失敗。

通過本篇教程，讀者能夠了解到如何在Smart Control中正確配置和使用SysSockPing功能塊，從而有效地運用LicOS PLC執行Ping命令，實時監控并診斷網絡通信的狀態。這一實用功能不僅有助于提高工業自動化系統的可靠性，更能協助工程師們迅速定位和解決潛在的網絡故障，保障整個生產環境的順暢運作。
