在工業現場,RS485+Modbus RTU仍然是最可靠、最常用的串口通訊方式之一。對于使用聯誠科技 LicOS PLC/PAC 的工程人員而言,迅速搭建一套穩定的 RTU 通訊流程,是調試階段的關鍵。
本教程以EC203E控制器+RS485傳感器(IND400)為例,給出從接線、組態到程序調試的完整步驟,幫助你快速上手。

圖 1 網絡拓?fù)?/span>
設備組態
EC203E是AC220V供電,帶1個以太網口,默認網口IP地址是192.168.20.80,本教程使用默認IP不做修改。EC203PLC本體自帶3路RS485和1路RS232串行通訊。本教程使用第1路RS485通信口做示范。傳感器使用IND400稱重傳感器,RS485串行通信。
1. 設備登入在線
IP設置完成后,Smart Control可直接與PLC(EC203E)連接、登錄。如圖 2所示。

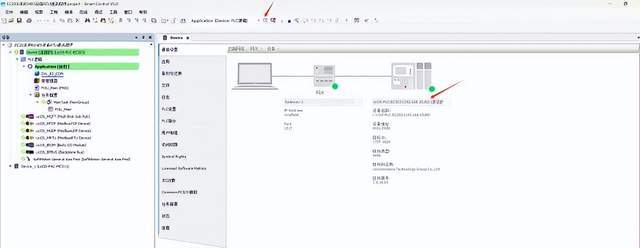

圖 2 登入在線PLC
2. WEB端監控M區變量

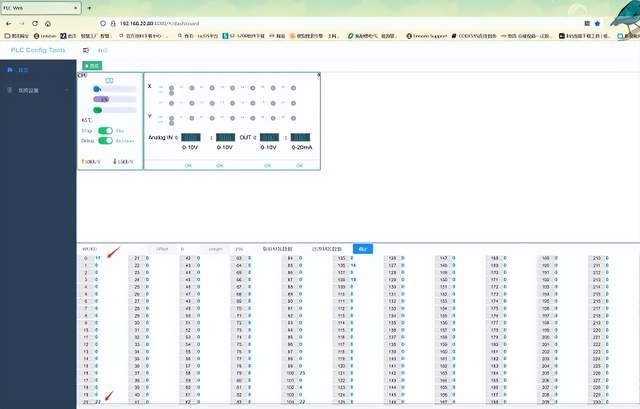

如下圖監控EC203E PLC的M區變量,如圖 3所示。

圖 3 監控M區變量值

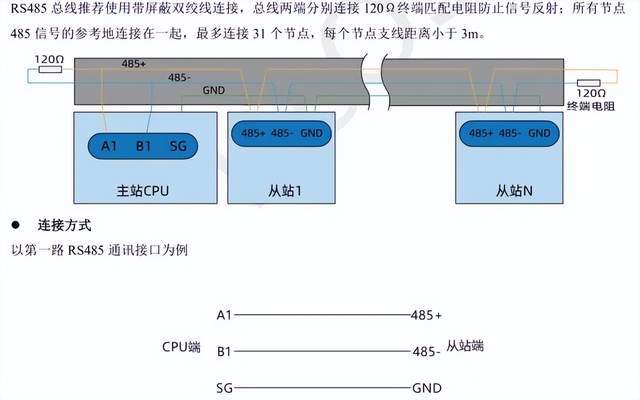

3. RS485接線示意,如下圖 4示意。
如下圖 4示意。

圖 4 PLC/PAC RS485接線示意

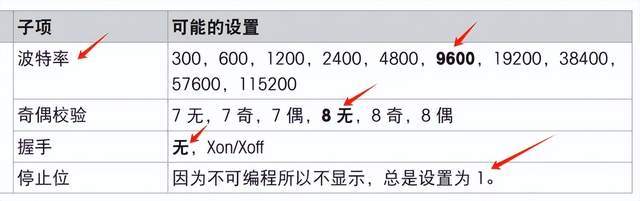

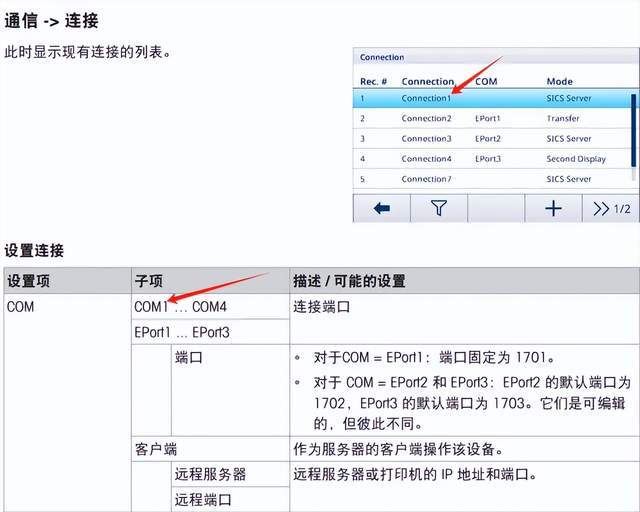

圖 5 IND400稱重傳感器RS485通信設置

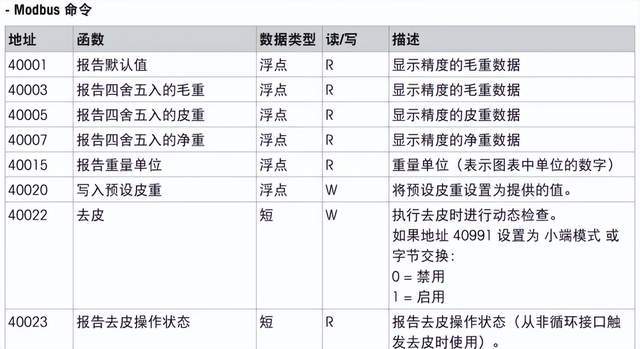

圖 6 IND400 RS485訪問地址
程序建立
1.新建工程
添加設備EC203E

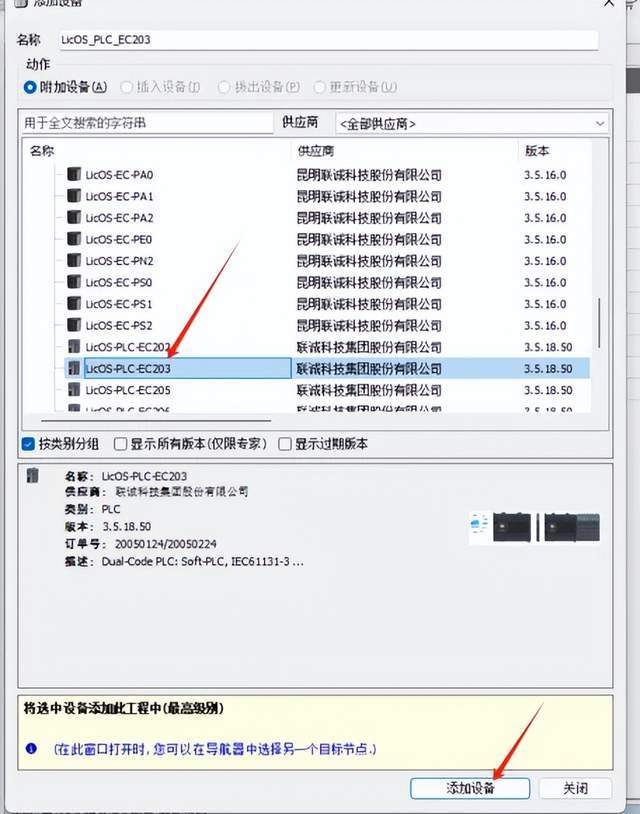

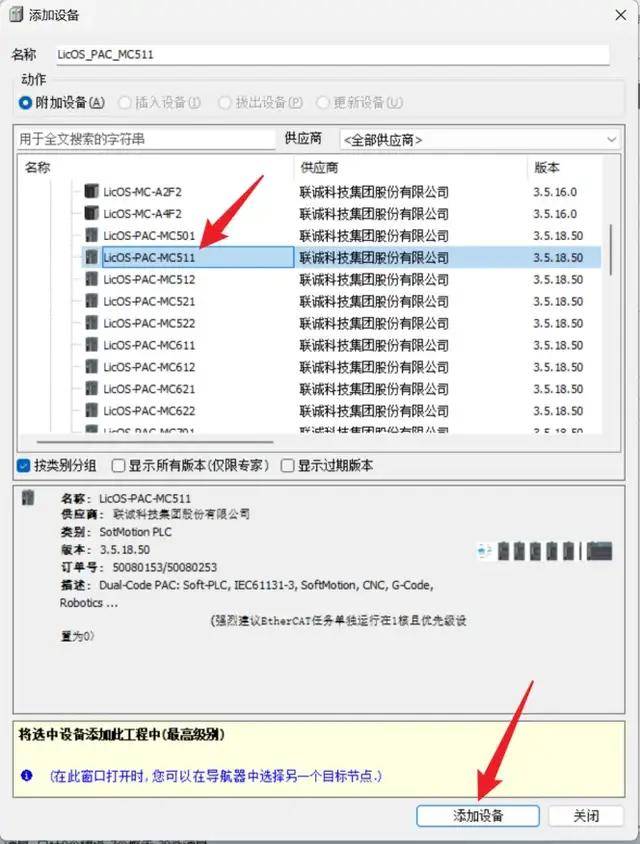

圖 7 添加設備

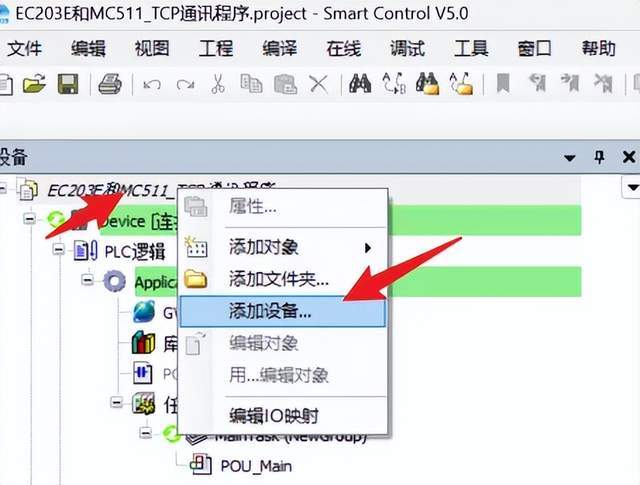

圖 8 工程設置

圖 8 工程設置
EC203E右鍵Application按圖 9添加對象全局變量表GVL_IO_COM。

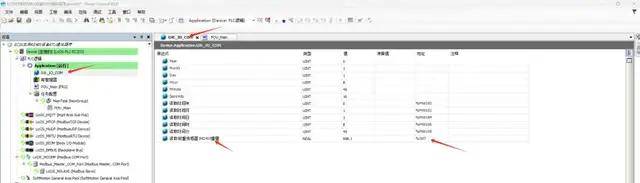

圖 9 添加全局變量表

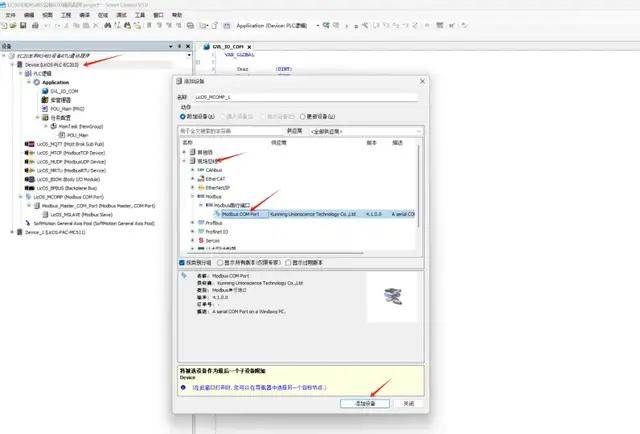

EC203E設備右鍵添加RTU串行通訊設備,如下圖10所示流程。

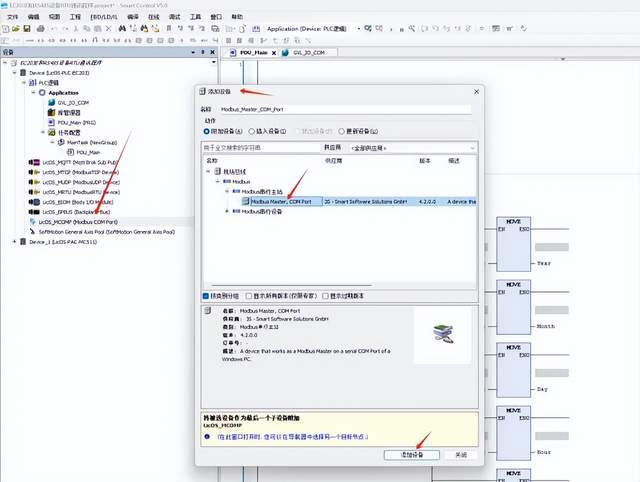

圖 10 EC203E 添加現場總線串行通訊設備主從站
2. 編輯好梯形圖程序
按圖11示意EC203編輯好梯形圖程序,獲取IND400稱重傳感器的實時重量。

圖 11 EC203 POU_Main程序建立

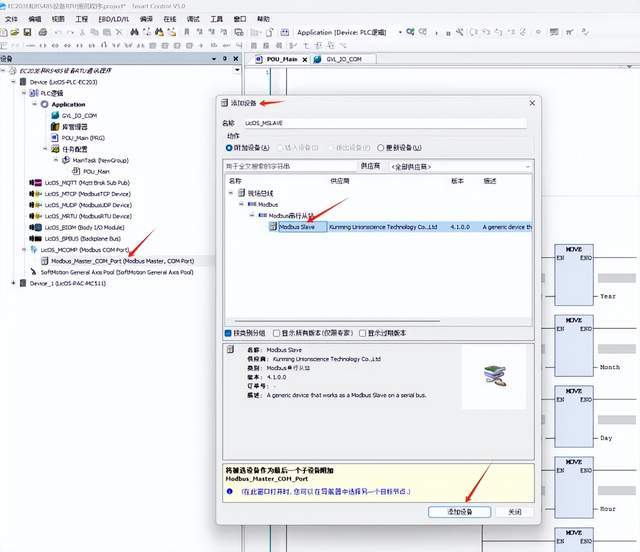

按圖12、13示意EC203E添加MODBUS RTU通訊主站和從站,從站讀寫IND400稱重傳感器。

圖 12 EC203E 添加MODBUS通訊主站

圖 13 EC203E 添加MODBUS通訊從站

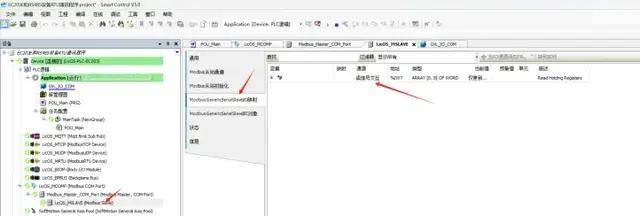

按圖14、15、16示意將EC203E串行從站配置好讀寫IND400的通道參數。

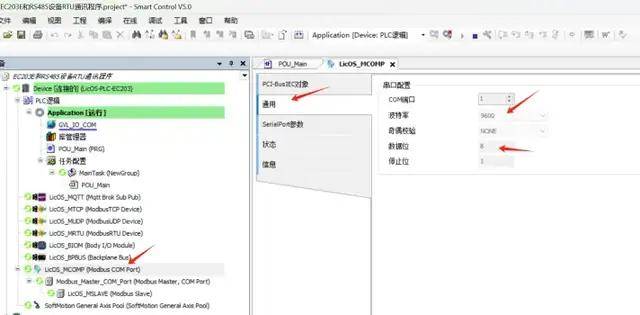

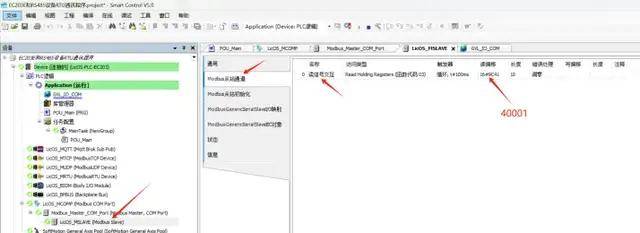

圖 14 EC203E MODBUS_RTU從站通道配置

圖 15 EC203E MODBUS_RTU從站通道配置

圖 16 EC203E MODBUS_RTU從站通道配置

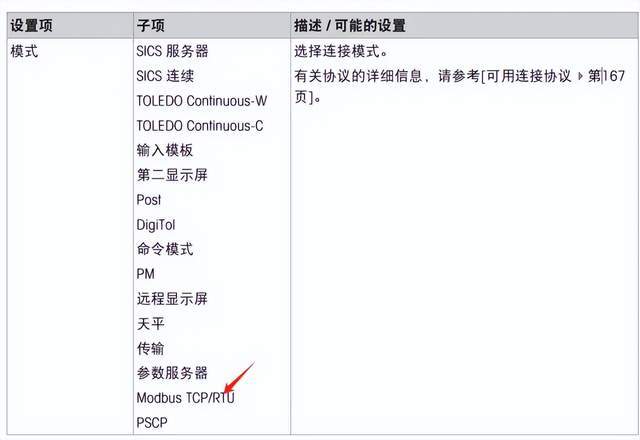

按圖17、18示意IND400傳感器配置MODBUS_RTU通訊啟用。

圖 17 IND400傳感器設置MODBUS_RTU通訊啟用

圖 18 IND400傳感器設置MODBUS_RTU通訊啟用
正常下載程序至EC203后在線登錄。如圖19所示稱重讀值會同步更新,MODBUS RTU通訊正常建立完成。

圖 19 IND400和EC203 MODBUS_RTU通訊正常
本教程從接線、組態到程序調試完整覆蓋了 LicOS PLC/PAC 與 RS485 設備進行 Modbus RTU 通訊的關鍵步驟。核心要點包括:通訊參數必須完全一致、串口選擇正確、通道地址與傳感器寄存器保持對應、通過變量監控驗證通訊質量。
正確執行這些配置后,即可在 PLC 與現場設備間建立起穩定、高效的數據連接,為后續的自動化控制邏輯提供可靠的數據支持。
